《2025年单元双测全优测评卷九年级物理下册沪粤版》

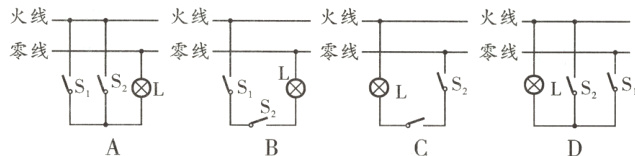

11.小宁设计了一种照明电路图，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关灯都不能发光.如图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是( ).

答案： C

12.在220V的线路上安装了25W的灯26盏，现在电路上保险丝断了，我们手边只有额定电流为1A的保险丝，那么把几根这样的保险丝并联起来装上用比较合适?( ).
A.1根
B.2根
C.3根
D.4根

答案： C

13.用如图所示的装置可以探究通电螺线管外部磁场的方向.
(1)选用小磁针是为了________________.
(2)实验过程中，把电池的正负极位置对调，这样操作是为了研究________________和________________是否有关.

答案：
(1)显示磁场方向
(2)通电螺线管外部磁场方向 电流方向

14.如图所示，当闭合开关S时，小磁针将沿________(填“顺时针”或“逆时针”)方向转动；当滑动变阻器的滑片P向左移动时，电磁铁的磁性将________(填“增强”“不变”或“减弱”).

答案： 顺时针 减弱

15.电动机的工作原理是________.只改变线圈中的电流方向，电动机的转动方向________(填“会”或“不会”)发生改变.电风扇、洗衣机、抽油烟机等家用电器都装有电动机，这些用电器是________联接入家庭电路的.

答案： 通电导体在磁场中受到力的作用 会 并

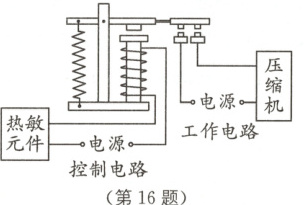

16.(2022·成都中考)为实现节能和智能控制，空调内部用到了传感器和电磁继电器，如图所示是启动或停止空调压缩机的电路示意图.电磁继电器是利用电磁铁控制工作电路通断的________(填“用电器”“电源”或“开关”).夏天，空调制冷，房间温度降低，热敏元件的电阻增大，控制电路的电流减小，电磁铁的磁性________，低于设定温度时，工作电路就断开，停止制冷.

答案： 开关 减弱

17.洗衣机、电冰箱等用电器需要使用三线插头，其中一条接________(常标有L)，一条接________(常标有N).第三条标有E，标有E的导线和用电器的________相连.

答案： 火线 零线 金属外壳
