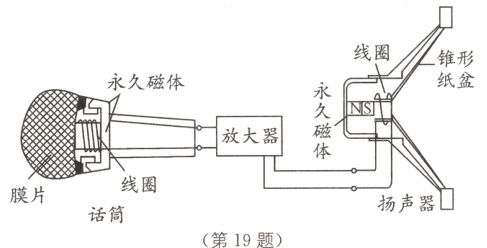

19. 如图是动圈式话筒(麦克风)和扬声器(喇叭)的构造示意图. 当人对着话筒讲话时，产生的声音使膜片以及与之相连的线圈一起振动，线圈在磁场中的这种运动能产生随着声音变化的电流；变化的电流经放大器放大后，又通过扬声器的线圈. 由于通过线圈中的电流是交变电流，通电线圈就在磁场中来回振动，带动纸盒也来回振动，扬声器就发出声音.
　　　
据以上原理，请你思考并回答.
(1)图示装置的主要目的是为了改变声音的______(填“音调”“响度”或“音色”).
(2)话筒是一种把声信号转化为电信号的装置，它利用了______原理.
(3)放大器的作用是将______放大.

答案：
(1)响度
(2)电磁感应
(3)电流

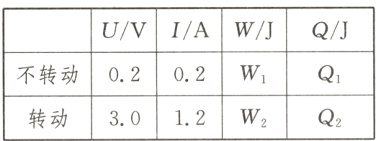

20. 某同学根据如图所示电路进行实验，先用夹子夹住电动机转轴使其不能转动，闭合开关S，移动滑动变阻器滑片，记下电压表读数和电流表读数；后松开夹子，使电动机转轴转动，移动滑动变阻器滑片，记下电压表读数和电流表读数. 数据记录如表：
　　
利用如表数据计算和分析.
(1)电动机不转动时，通电10 s，电动机所做的电功W1和所产生的热量Q1.
(2)电动机转动时，通电10 s，电动机所做的电功W2和所产生的热量Q2.
(3)试比较W1和Q1的大小关系以及W2和Q2的大小关系，并分析其原因.

答案：
(1)0 0.4 J
(2)36 J 14.4 J
(3)$W_{1}=Q_{1}$，$W_{2}＞Q_{2}$，电动机未转动时，电流经线圈时电能全部转化为热能，因此$W_{1}=Q_{1}$；电动机转动时，电流流经线圈时电能一部分转化为机械能，另一部分转化为热能，因此$W_{2}＞Q_{2}$.
[解析]
(1)电动机不转动时，电能全部转化为内能，所以$W_{1}=U_{1}I_{1}t = 0.2\ V×0.2\ A×10\ s = 0.4\ J$；因为$I=\frac{U}{R}$，所以电动机不转动时电阻$R=\frac{U_{1}}{I_{1}}=\frac{0.2\ V}{0.2\ A}=1\ \Omega$，电动机所产生的热量$Q_{1}=I_{1}^{2}Rt=(0.2\ A)^{2}×1\ \Omega×10\ s = 0.4\ J$.
(2)因为$I=\frac{U}{R}$，通电10 s，电动机所做的电功$W_{2}=U_{2}I_{2}t = 3.0\ V×1.2\ A×10\ s = 36\ J$，电动机转动时电阻R与电动机不转动时的电阻相等，电动机所产生的热量$Q_{2}=I_{2}^{2}Rt=(1.2\ A)^{2}×1\ \Omega×10\ s = 14.4\ J$.
(3)通过上述计算可得，$W_{1}=Q_{1}$，$W_{2}＞Q_{2}$，电动机未转动时，电流经线圈时电能全部转化为热能，因此$W_{1}=Q_{1}$；电动机转动时，电流流经线圈时电能一部分转化为机械能，另一部分转化为热能，因此$W_{2}＞Q_{2}$.
