《2025年单元双测全优测评卷九年级物理下册沪粤版》

5.以下描述两个磁极间的磁感线分布图中正确的是(　　　)。
　

答案： A

6.下图中，关于通电螺线管旁的小磁针受到通电螺线管磁力作用静止后指向正确的是(　　　)。
　

答案： A

7.(2023·临沂中考)闭合电路的开关，小磁针静止时指向如图所示，则(　　　)。
　
A. 通电螺线管的左端为N极
　
B. 电源的左端为正极
　　　　　　　　　　　　　　　　　
C. 电流表的左端为“＋”接线柱
　
D. R的滑片不能置于最右端

答案： C

8.(2023·扬州中考)如图所示，下列做法中电磁铁不能吸引更多大头针的是(　　　)。
　
A. 只提高电源电压
　
B. 只将滑片P向左移动
　　　　　　　　　　　　　　　　　　　　　　　
C. 只增加螺线管线圈的匝数
　
D. 只将铁芯换成同规格的铜芯

答案： D

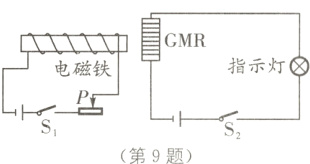

9.法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于发现了巨磁电阻(GMR)效应(某些材料的电阻在磁场中急剧减小)荣获了2007年诺贝尔物理学奖，如图是研究巨磁电阻特性的原理示意图，闭合S₁、S₂后，下列说法中正确的是(　　　)。
A. 电磁铁右端为N极
　
B. 滑片P向左滑动过程中电磁铁的磁性减弱
　
C. 巨磁电阻的阻值随滑片P向左滑动而明显减小
　
D. 滑片P向左滑动过程中，指示灯明显变暗


答案： C

10.如图是温度自动报警器工作电路。在水银温度计上部插入一段金属丝，当温度到达金属丝下端所指示的温度时(　　　)。


A. 铃响，灯不亮
B. 铃不响，灯不亮
C. 铃响，灯亮
D. 铃不响，灯亮

答案： A
