18.如图是练习使用测电笔的两种情形，图________所示方法是正确的，若电路中插座完好且接线正确，按正确方式使用测电笔，将笔尖插入插座的________侧插孔，氖管会发光.若按图中错误方式操作，易造成________(填“单线触电”或“双线触电”).

答案： 甲 右 单线触电

19.如图所示，电路中打“×”处表示断路之处，若开关闭合后，用验电笔测试电路中A、B、C点，则不能使验电笔氖灯发亮的点是________.以上测试过程________(填“能”或“不能”)正确判断电路中断路的正确位置.

答案： C 不能

20.家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、S₁，若L正常发光，说明L₁________；只闭合S、S₂，若L发出暗红色的光(发光不正常)，说明L₂________(填“正常”“短路”或“断路”).
通常人体安全电压不高于________V，生活中要注意用电安全.

答案： 短路 正常 36

21.闭合开关后，小磁针静止时北极的指向如图所示，请标出螺线管左端的磁极名称，并画出螺线管上导线的绕向.

答案：
如图所示

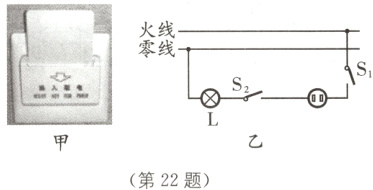

22.图甲是某宾馆的房卡，它相当于一个开关.只有房卡插入卡槽里，房间内的灯和插座才能工作.图乙是房间内已经连好的部分电路图，S₁是房卡开关，S₂是控制灯L的开关.为使灯和插座正常工作，请将图乙中的电路图补充完整.

答案：
如图所示

四、简答题（4分）
23.某个直流电动机的模型不转动，发生故障的原因可能是磁铁没有磁性，或是换向器和电刷接触不良.就其中某一种可能的故障，谈谈你的检查方法.

答案：
(1)检查磁性的有无,可以用一根无磁性的铁棒接触磁极,铁棒被吸引,则说明磁铁有磁性,反之说明磁铁无磁性.
(2)检查换向器和电刷的接触是否良好,可以在电源和电刷之间串联一个小灯泡,然后转动线圈,如果亮度稳定,则接触良好,反之则说明接触不良.
