《2025年单元双测全优测评卷九年级物理下册沪粤版》

16. 按要求作图(请保留作图痕迹)：如图所示，通电导线中电流的方向向右，磁场对通电导线作用力的方向如图A所示，改变实验条件，在图B中画出磁场对通电导线作用力的示意图。
　　　　　　　　

答案：
如图所示

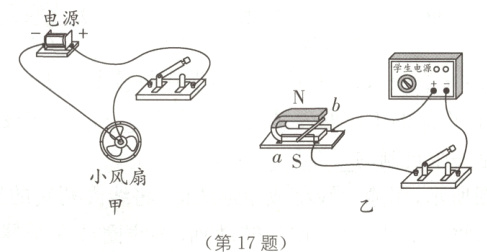

17. (2022·牡丹江中考)如图甲所示是小雪自制的小风扇，使用时发现小风扇转动，但风却向后吹。小雪设计了如图乙所示的实验，探究其原因。
　　　　
(1)闭合开关，给铜棒ab通电，发现铜棒ab向右运动，这表明铜棒ab在磁场中受到________的作用。
(2)保持磁场方向不变，将电源正负极对调后接入电路，闭合开关，发现铜棒ab向左运动，这表明____________________。
(3)保持电流方向不变，将磁体的两极对调，闭合开关，发现铜棒ab向右运动，这表明______________________________。
(4)根据实验，要改变小风扇的转动方向，小雪应该________。
(5)请列举一个和小风扇工作原理相同的用电器：__________。

答案：
(1)力
(2)通电导体在磁场中受力的方向与电流方向有关
(3)通电导体在磁场中受力的方向与磁场方向有关
(4)改变电流方向
(5)电吹风

18. 小勇利用如图所示的实验装置“探究导体在磁场中运动时产生感应电流的条件”，他将实验中观察到的现象记录在下表中。
|次数|开关|磁场方向|导体AB的运动方向|电流表指针的偏转方向|
|----|----|----|----|----|
|1|断开|上N下S|向右运动|不偏移|
|2|闭合|上N下S|向右运动|向左偏移|
|3|闭合|上N下S|向左运动|向右偏移|
|4|闭合|上N下S|向上运动|不偏移|
|5|闭合|上S下N|向下运动|不偏移|
|6|闭合|上S下N|向右运动|向右偏移|
|7|闭合|上S下N|向左运动|向左偏移|
(1)分析得出：________电路中的部分导体在磁场里做切割磁感线运动时，导体中就会产生感应电流。
(2)比较实验2和3(或6和7)可知：在磁场方向一定时，感应电流的方向与________________有关。
(3)比较实验________可知：在导体切割磁感线运动方向不变时，感应电流的方向与磁场方向有关。
(4)这个现象在生产和生活中的重要应用是________。
(5)针对这个实验，小勇进行了进一步的探究，他提出了“感应电流的大小可能与导体切割磁感线的运动速度有关”的猜想，于是他设计了如下的实验方案：
①保持磁场强弱不变，让导体AB以________(填“相同”或“不同”)的速度沿相同方向做切割磁感线运动，观察电流表指针偏转幅度大小。
②如果电流表指针偏转幅度不同，说明感应电流的大小与导体切割磁感线运动速度________(填“有关”或“无关”)。

答案：
(1)闭合
(2)导体切割磁感线运动方向
(3)2、6或3、7
(4)发电机
(5)①不同 ②有关
