17.根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。
　　　　　

答案：
如图所示

18.如图所示，请按要求连接电路，使得开关S闭合后，两个通电螺线管相互吸引；标出小磁针静止时的N极。
　　

答案：
如图所示

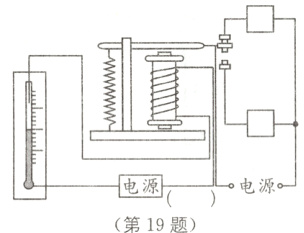

19.(2023·营口中考)某温度自动报警器的原理图如图所示。电磁铁上端为N极，在水银温度计中封入一段金属丝，当温度低于设定温度时，安全指示灯常亮；当温度达到设定温度时，安全指示灯熄灭，电铃发出报警信号。请在括号中标出电源的极性(用“＋”或“－”表示)，并在线框内填入电铃(R)和指示灯的电路元件符号。
　　　　　　　

答案：
如图所示

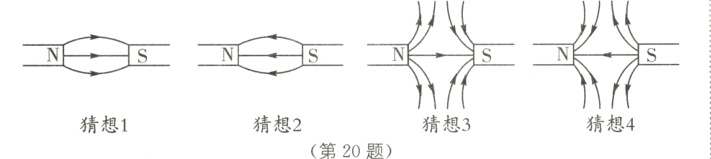

20.在研究两个靠近的异名磁极周围磁感线的分布时，几位同学提出了以下四种猜想：

　　(1)利用所学知识，断定猜想________和________肯定是错误的。你判断的依据是：磁体外部的磁感线都是__________。
　　(2)请设计一个简单实验，验证剩下的两个猜想是否正确。简述你的实验方案。
　　　主要器材：______________________________；
　　　简要做法：______________________________；
　　　判断方法：______________________________。

答案： （1）2 4 从N极出发，回到S极
（2）小磁针 将小磁针置于异名磁极周围不同处观察小磁针稳定后N极的指向
