《2025年单元双测全优测评卷九年级物理下册沪粤版》

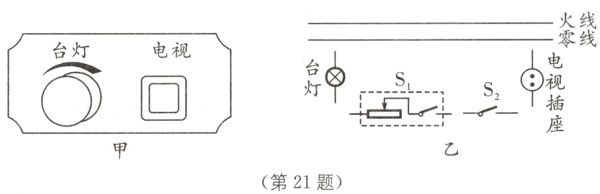

21. (2022·兰州中考)图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S₁为旋钮开关，单独控制台灯的通断和亮度；S₂为单独控制电视插座的开关. 请在图乙中将电路图连接完整，要求符合安全用电原则.

答案：

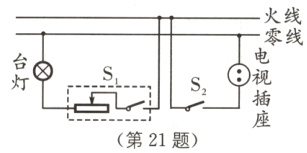

如图所示

四、简答题（5分）
22. （2022·贵阳中考）如图所示，铜质金属框ABCD正下方有一均匀磁场区域（磁感线方向与纸面垂直）. 某时刻金属框开始自由下落，下落过程中金属框始终保持竖直状态. 请判断金属框BC边进入磁场后，AD边进入磁场前，金属框是否有可能做加速运动？请从能量转化的角度阐述理由.（不计空气阻力）

答案： 有可能　金属框BC竖直下落进入磁场，重力势能不断转化为动能，因切割磁感线，电路中产生感应电流，动能转化为电能；若转化的动能中只有一部分转化为电能，则动能增大，质量不变，速度增大，金属框做加速运动.

23. 如图所示是某学习小组设计的探究“电磁铁磁性强弱”的实验电路图.
(1)图中滑动变阻器的作用是____________________，要判断电磁铁的磁性强弱，可以观察________________来确定.

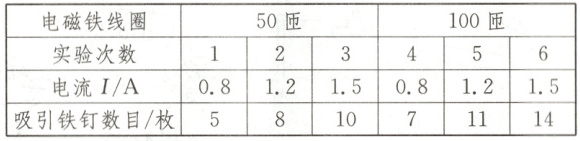

(2)下表是该组同学所做实验记录：

①比较实验中的1、2、3(或4、5、6)，可以得出的结论是：在电磁铁匝数一定时，______________________________.
②比较实验中的1和4(或2和5、或3和6)，可以得出的结论是：在电磁铁线圈中的电流一定时，______________________________.
③实际生产和生活中，下面利用电磁铁工作的是_______和_______.
A. 电磁继电器
B. 电磁起重机
C. 普通电炉子
D. 磁卡

答案：
(1)改变电流大小　吸引铁钉数目
(2)①电流越大，磁性越强　②匝数越多，磁性越强　③A　B
