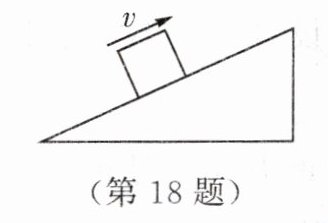

18. 在图中画出沿斜面匀速向上运动的物体受到的重力和摩擦力的示意图。

答案：

19. 如图所示，放在水平地面上的木块在水平向右的拉力F作用下做匀速直线运动。请画出它在水平方向上的受力示意图。（以O点为力的作用点）

答案：

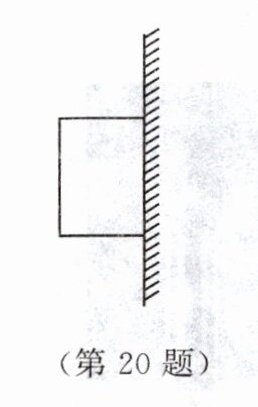

20. 如图所示，一个重为G的木块沿着粗糙竖直墙壁匀速下滑，请画出物块的受力示意图。

答案：

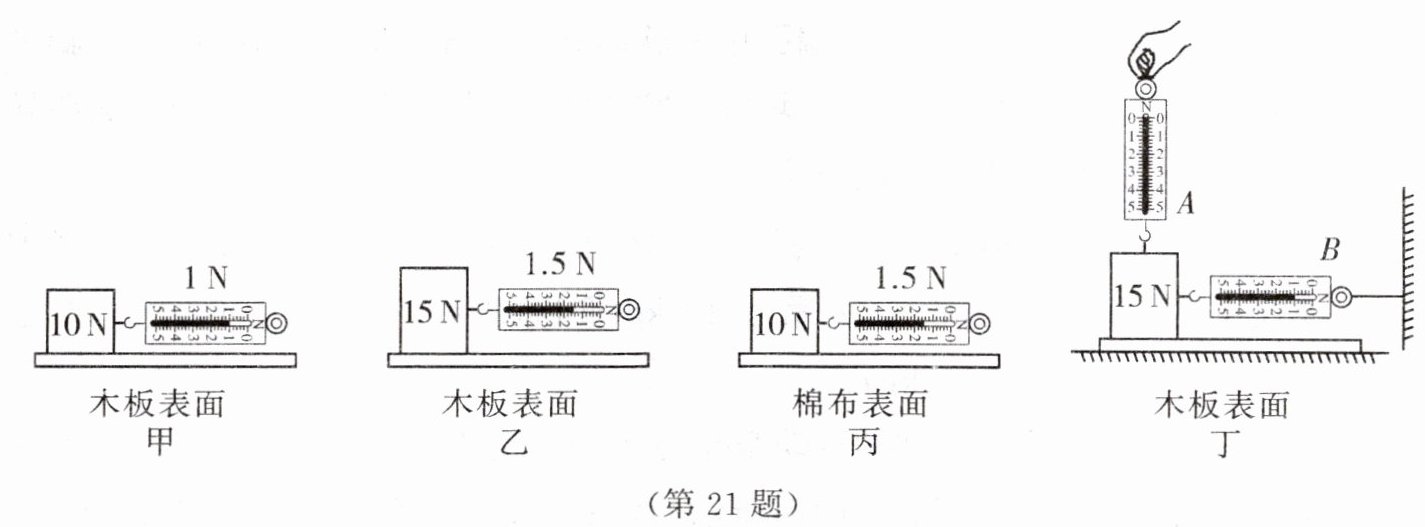

21. 小丹选取了两个弹簧测力计、细线、棉布、木板、重力分别为10 N和15 N的两个木块（表面粗糙程度相同）等器材，探究滑动摩擦力大小与哪些因素有关。

（1）小丹水平匀速直线拉动木块，利用__________条件可知木块所受摩擦力大小等于弹簧测力计的示数。她分别做了图甲、乙、丙所示的三次实验。
①分析甲、乙两次实验可以得出结论：接触面粗糙程度相同时，压力越大，滑动摩擦力________。
②分析甲、丙两次实验可以得出结论：压力大小相同时，接触面________，滑动摩擦力越大。
（2）小丹从上述实验联想到生活中瓶盖上设计了花纹，可用________（填“①”或“②”）的结论进行解释。
（3）她想继续探究滑动摩擦力大小与物体的重力大小是否有关，利用图甲实验做对比分析，又设计了图丁所示的实验，使弹簧测力计A始终保持竖直状态，并调整高度，使其示数为_______N，拉动木板，当木块相对于地面静止时，弹簧测力计B的示数为1 N。分析可得：滑动摩擦力大小与物体的重力大小_______。

答案： 二力平衡@@越大@@越粗糙@@②@@5@@无关
