《2025年新课程新教材导航学八年级物理下册北师大版》

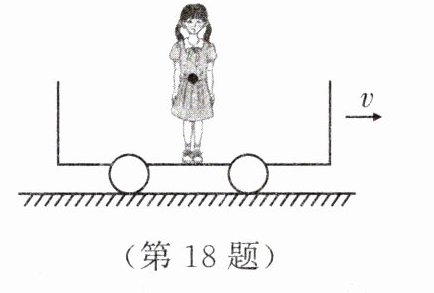

18. 如图所示，某人站在小车里，随小车在水平地面上做匀速直线运动，请画出人的受力示意图。（人的重心已标出）

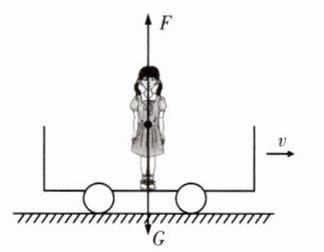

答案：

19. 如图所示，小球被固定在静止的金属框架上，画出小球所受作用力的示意图。（O 点为小球的重心）

答案：

20. 如图所示，一个小球静止在水平地面的墙角，请画出小球的受力示意图。

答案：

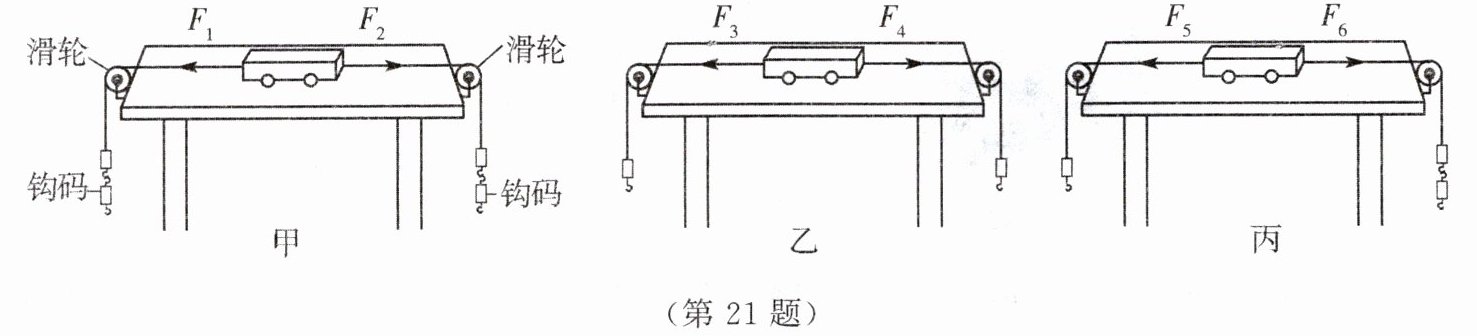

21. 实验小组要探究二力平衡的条件。实验中每个钩码的重力相同，摩擦力忽略不计。
（1）如图甲所示，当左右两端同时各挂两个钩码时，小车静止，此时 F₁、F₂ 的方向________，大小________；当左右两端同时取下一个钩码时，如图乙所示，小车仍静止，此时 F₃________F₄；当在右端再挂一个钩码时，如图丙所示，小车将做变速运动，此时 F₅________F₆。

（2）在图甲实验的基础上，将小车扭转一个角度，松手后，观察小车的运动情况，这样做可以探究的问题是______________________________。
（3）对比甲、乙、丙三次实验，当小车静止时，水平方向上受到两个力的大小关系如何？小车受非平衡力作用时，运动状态是否改变？

答案： 相反@@相等@@=@@＜@@同时作用在一个物体上、不在同一直线上的大小相等的两个力能否平衡@@大小相等 运动状态改变
