《2025年新课程新教材导航学八年级物理下册北师大版》

5. 某工人用竖直方向的滑轮组，沿竖直方向以$0.2\ m/s$的速度匀速提升重$600\ N$的物体，所用拉力为$250\ N$，滑轮组的机械效率为$80\%$（忽略摩擦及绳重），则该滑轮组中与动滑轮相连的绳子有______段，拉力的功率为______$W$；当匀速提升重$750\ N$的物体时，所需拉力为______$N$。

答案： 3@@150@@300

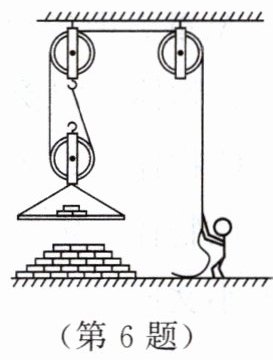

6. 工人用如图所示的装置提升砖块。已知每块砖重$40\ N$，工人的质量为$70\ kg$，他的双脚与水平地面的总接触面积为$400\ cm^{2}$（不计绳重和摩擦）。当工人匀速提升$20$块砖时，此装置的机械效率为$80\%$，则工人对水平地面的压强为______$Pa$。在此过程中，砖块上升的速度是$0.2\ m/s$，则工人做功的功率是______$W$。当工人用此装置提升______块砖时，该装置的机械效率最高。（$g$取$10\ N/kg$）

答案： $5×10^{3}$@@200@@30

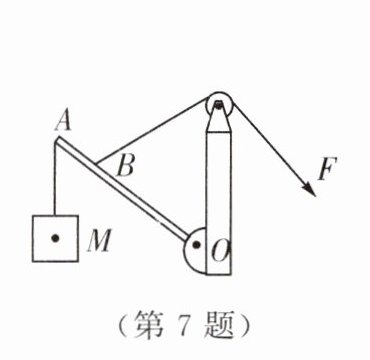

7. 如图所示的是一个杠杆式简易起吊机，它上面装了一个定滑轮用来改变拉绳的方向，杠杆$OBA$可绕$O$点转动。请在图中画出杠杆$OBA$的动力臂$L$和物体$M$所受重力的示意图。

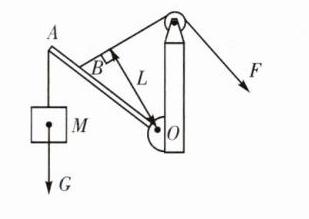

答案：

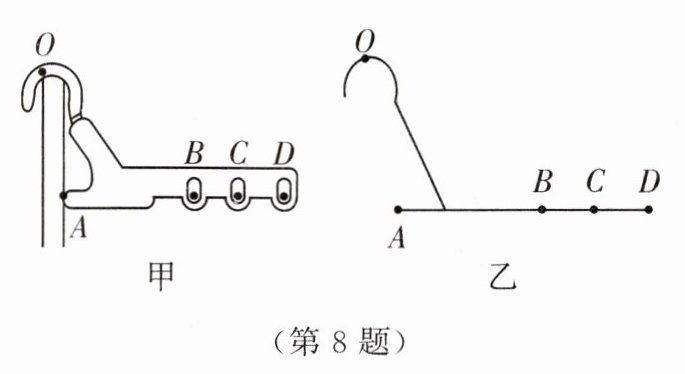

8. 图甲所示的晾晒架在挂衣服时可看成杠杆，图乙为其简化示意图。

（1）当挂较重的衣物时，为了使晾晒架$A$点受到的支持力最小，请在$B、C、D$三点中选择一点，在图乙中作出该点受到的拉力$F_{2}$。
（2）作出晾晒架$A$点受到的支持力$F_{1}$及其力臂$L_{1}$。

答案：

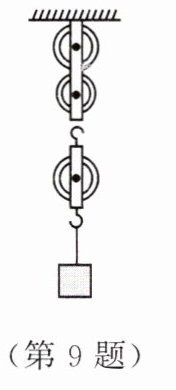

9. 一个工人站在地面上，使用如图所示的滑轮组将重物从地面提升到楼顶，请用笔画线代替绳子，画出工人使用滑轮组提升重物最省力的绕绳方式。

答案：
