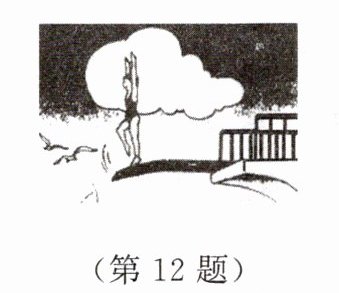

12. 中国跳水队被国人称为“梦之队”。如图所示，运动员对跳板施力的同时，也受到跳板对她的作用力，但这两个力的作用效果却不同，前者主要改变了跳板的 __________，后者主要改变了运动员的 __________。

答案： 形状@@运动状态

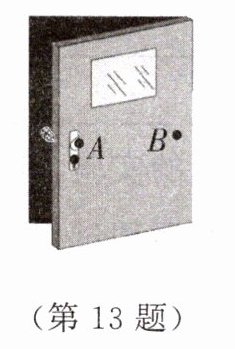

13. 如图所示，在 A、B 处用同样大小的力以垂直于门表面的方向拉门，力作用在 A 点时更容易将门拉开。此现象说明 ______________________________。

答案： 力的作用效果与力的作用点有关

14. 在图中木箱的 P 点，用与水平方向成 30°角斜向上的拉力拉动木箱，请在图中作出这个拉力的示意图。

答案：

15. 如图所示，水平地面上的一个物体，受到水平向右、大小为 20 N 的拉力 F。请用力的图示法画出这个拉力。

答案：

16. 如图所示，绳对吊灯的拉力为 20 N，请用力的图示法画出灯所受的拉力。

答案：

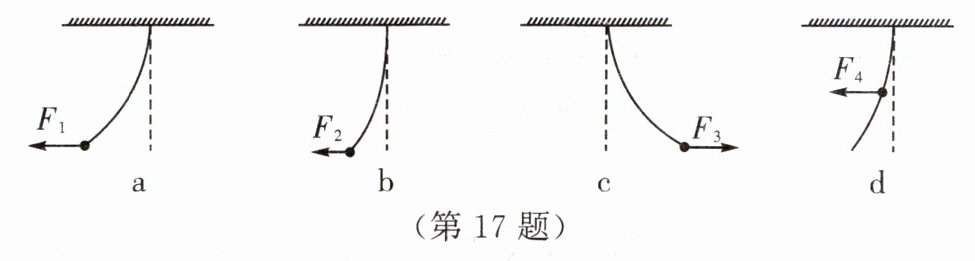

17. 小张同学做了一个实验来验证力的三要素对力的作用效果的影响，如图所示，用力 F₁、F₂、F₃、F₄ 分别拉一根锯条，使其发生图中 a、b、c、d 四种形变，其中 F₁ = F₃ = F₄＞F₂，力 F₃ 与其他三个力的方向相反。

（1）能说明力的作用效果跟力的大小有关的是图 ______ 和图 ______。
（2）能说明力的作用效果跟力的作用点有关的是图 ______ 和图 ______。
（3）在图 a、c 中，控制力的 ______ 和 ______ 相同，研究力的作用效果与 ______ 之间的关系，这种研究问题的方法在物理学中叫作 ______ 法。

答案： a@@b@@a@@d@@大小@@作用点@@力的方向@@控制变量
