《2025年新课程新教材导航学八年级物理下册北师大版》

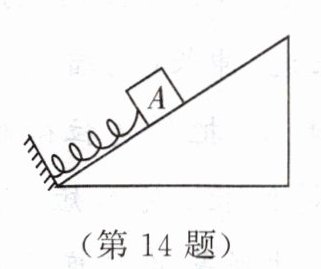

14. 如图所示，与弹簧（被压缩）连接的物体 A 静止在光滑的斜面上，请画出物体 A 所受弹力的示意图。

答案：

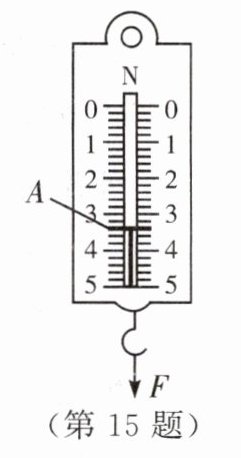

15. 如图所示的弹簧测力计，量程是_______，它的分度值是_______。由此可知，挂钩上受到的拉力不得超过_______，否则弹簧测力计会被损坏。若作用在挂钩上的拉力为 F 时，指针恰好指在 A 处，则 F =_______。

答案： 0～5 N@@0.2 N@@5 N@@3.4 N

16. 某同学把弹簧测力计的吊环固定在墙上，用 10 N（未超过弹簧测力计的量程）的水平拉力拉弹簧测力计的挂钩，弹簧伸长 4 cm。现两个人分别用 10 N 的拉力沿水平方向拉弹簧测力计的两端，则弹簧的伸长量是_______，弹簧测力计的示数是_______N。

答案： 4 cm@@10

17. 下表为小明同学探究“弹簧的伸长量与受到的拉力的关系”的实验数据记录表格。
|拉力 F/N|0|0.5|1.0|1.5|2.0|2.5|3.0|4.0|
|----|----|----|----|----|----|----|----|----|
|弹簧的长度 L/cm|2|3|4| |6|7|8|8|
|弹簧的伸长量 ΔL/cm|0|1|2| |4|5|6|6|
（1）请帮小明同学填写漏掉的数据。（填在表格中）
（2）由数据可知，弹簧的原长 L₀ 是_______cm。
（3）分析表中数据可以得出的结论是______________________________。
（4）这项研究在实际中的应用是________________。

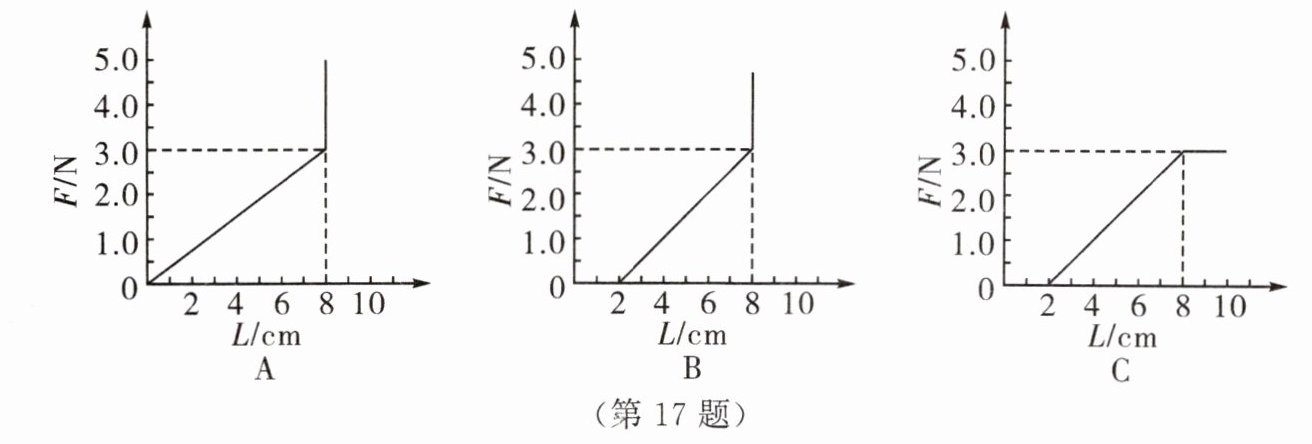

（5）小明作出了如图所示的三个 F - L 图像，其中图_______（填字母）是正确的。

答案： 5@@3@@2@@在弹性限度内，弹簧的伸长量与弹簧受到的拉力成正比@@弹簧测力计@@B
