《2025年新课程新教材导航学八年级物理下册北师大版》

11. 如图所示的是人的肱二头肌收缩使前臂曲肘时的情况。图中已标出了支点的位置、桡骨及茶杯的受力方向。人的前臂是一个________力杠杆，这种结构给人带来的好处是________。

答案： 费@@省距离

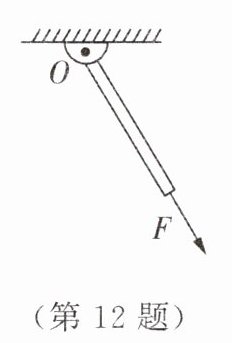

12. 如图所示，一根硬棒长 $1\ m$，能够绕 $O$ 点转动。力 $F$ 作用在硬棒上，则 $F$ 的力臂长为________$m$，这是因为____________________。

答案： 0@@支点O在F的作用线上

13. 如图所示，在轻质杠杆的中点处悬挂重物，并在杠杆的最右端施加一个竖直向上的力 $F$，保持力 $F$ 的方向不变，杠杆在水平方向上保持平衡。将重物向右移动，要使杠杆仍保持水平平衡，力 $F$ 将________；将杠杆绕支点 $O$ 顺时针缓慢转动，力 $F$ 将________。（均填“变大”、“变小”或“不变”）

答案： 变大@@不变

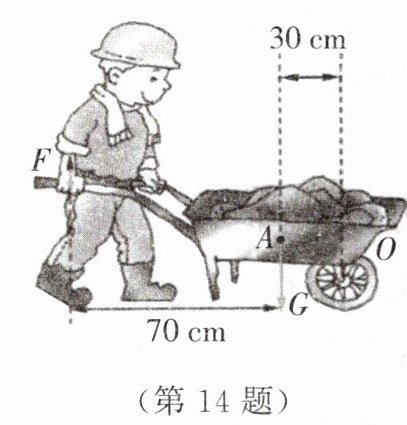

14. 如图所示，用独轮车运送货物时可将它看作一根杠杆。已知独轮车车斗和车内的货物受到的总重力 $G = 900\ N$，此重力作用于 $A$ 点，车轴 $O$ 为支点。小明将车把抬起时，作用在车把上向上的力为________$N$。用这个独轮车可以________（填“省力”或“省距离”）。

答案： 270@@省力

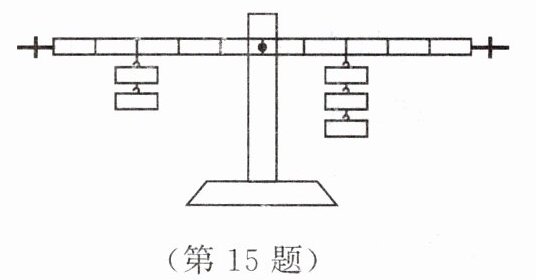

15. 如图所示，杠杆处于平衡状态。如果在支点两侧的钩码下方分别再挂一个等重的钩码后，杠杆________（填“能”或“不能”）继续保持平衡。

答案： 不能

16. 请在图中画出动力 $F_1$ 的力臂 $L_1$。

答案：

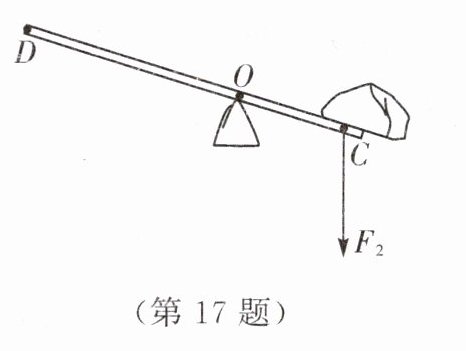

17. 如图所示，用轻质撬棒撬动地面上的石头，$O$ 是撬棒的支点，$F_2$ 是阻力。请在图中画出作用在 $D$ 点的最小动力 $F_1$、动力臂 $L_1$ 和阻力臂 $L_2$。

答案：
