13. 在“测量小灯泡的电功率”的实验中，提供的器材有：两节新干电池，标有“2.5 V”字样的小灯泡一个，标有“50 $\Omega$ 1.5 A”的滑动变阻器$R_1$和“20 $\Omega$ 2 A”的滑动变阻器$R_2$，电流表、电压表各一个，开关一个和导线若干.

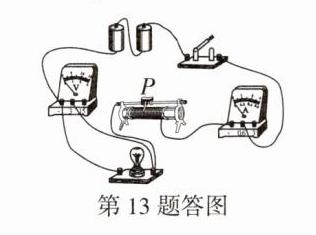

（1）请用笔画线代替导线，将图甲的实物电路连接完整，要求滑片向右移动时小灯泡变亮.
（2）正确连接电路后，把滑片$P$移到阻值最大处，闭合开关，发现小灯泡不亮，电流表示数为零，电压表的示数接近电源电压. 为了排除故障，接下来的操作合理的是______.（选填字母）
A. 拧紧小灯泡和它两端的接线柱
B. 拧紧开关两端的接线柱
C. 检查滑动变阻器是否短路
（3）排除故障后继续实验，根据实验数据绘制出$I - U$图像如图乙所示，你认为选择的滑动变阻器规格是______（选填“$R_1$”或“$R_2$”）；该小灯泡的额定电功率为______W.
（4）测出小灯泡的额定功率后，把小灯泡两端的电压调为额定电压的一半，根据$P = \frac{U^2}{R}$可知，实际功率应为其额定功率的$\frac{1}{4}$，但经过计算会发现测得的实际功率大于其额定功率的四分之一，请你分析出现这种现象的原因是：________________________.
（5）在没有电压表、只有电流表的情况下，增加了一个阻值为$R_0$的定值电阻$R$并利用原有器材，也测出了额定电压为2.5 V小灯泡的额定功率. 实验电路如图丙所示. 实验步骤如下：
①闭合开关，调节滑动变阻器滑片$P$，使电流表示数为______时，小灯泡正常发光；
②断开开关，保持滑动变阻器滑片$P$的位置不变，将小灯泡与电流表的左端接线改接在电流表的右端，再闭合开关，读出电流表示数$I$；
③小灯泡额定功率$P_{额} =$______.（填表达式）

答案：
A@@$R_1$@@0.625@@小灯泡的电阻随温度的升高而增大@@$\frac{2.5V}{R_{0}}$@@$2.5V×(I - \frac{2.5V}{R_{0}})$
