10. 如图所示电路，电源电压恒为3 V，$R_{1}$与$R_{2}$均为定值电阻，已知$R_{1}$的阻值是$R_{2}$的阻值的2倍. 闭合开关，电流表示数为0.2 A. 则$R_{1}$的阻值为________Ω，电压表的示数为________V.

答案： 10@@2

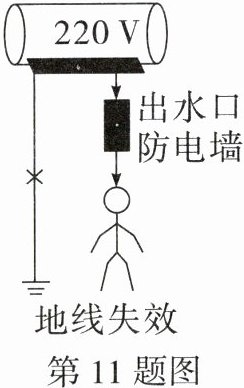

11. （中考新考法·电路模型建构）电热淋浴器已进入千家万户，为防止漏电造成触电事故，厂家研发了一种“防电墙”技术，其原理如图所示. 淋浴时淋浴器内的水不直接流出，而是经过一段较长的水管后再流出，随着管路长度的增加，其管内水的阻值也增加. 这样，即使水带电，由于防电墙的分压，使人体两端的电压不超过12 V. 已知人体的平均电阻约为1.2 kΩ，则防电墙的阻值至少约为________kΩ. 若将防电墙中的水柱分隔得更细，人体两端的电压将________（选填“变大”“变小”或“不变”）.

答案： 20.8@@变小

12. 如图甲所示是电阻$R$和小灯泡$L$的$I - U$关系图像，现将电阻$R$和小灯泡$L$接入如图乙所示电路，电源电压恒定不变，闭合开关后，电流表Ⓐ的示数为0.4 A，则通过定值电阻$R$的电流为________A，电流表Ⓐ的示数为________A.

答案： 0.25@@0.65

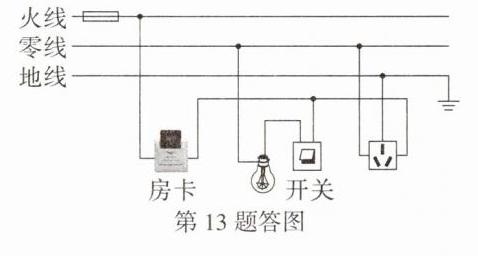

13. 酒店房间设计有感应卡取电装置，它相当于智能开关. 入住时将房卡插进卡槽，房间内的灯和插座才能正常工作；离房时抽出房卡，房间内的电源就会被切断. 请将图中的电路连接完整.

答案：
