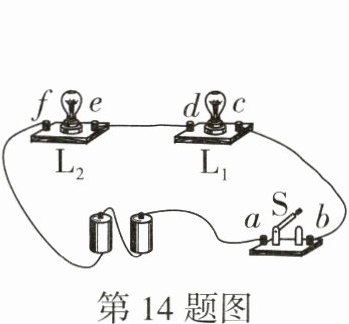

14. 如图所示电路，闭合开关后，发现L₁、L₂都不亮，已知电路只有一处故障. 小明将开关和L₁、L₂的接线柱分别用a、b、c、d、e、f表示，用一个完好的电流表检测电路故障，表中是他记录的检测结果. 据此可知故障原因可能是__________或__________；为进一步判断故障的具体位置，可将电流表接入________两点之间，根据灯泡的亮暗情况得出最终结论.
|电流表接入的位置|a、b之间|c、d之间|d、f之间|
| ---- | ---- | ---- | ---- |
|电流表偏转情况|不偏转|不偏转|偏转|
|灯泡的发光情况|两灯均不亮|两灯均不亮|只有L₁亮|

答案： L₂断路@@连接e、d的导线断了@@e、d(或e、f)

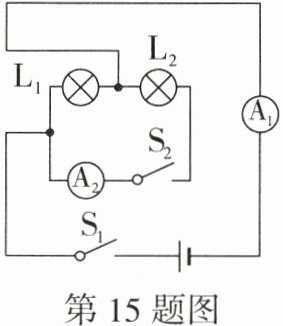

15. 如图所示电路，电源电压不变，闭合开关S₁、S₂时，两灯均能发光，电流表Ⓐ的示数为2.5 A，电流表Ⓐ的示数为0.5 A，则通过灯L₁的电流为________A；若此时断开开关S₂，则电流表Ⓐ的示数将变为________A.

答案： 2@@2

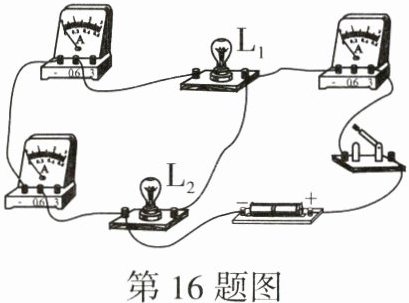

16. 小明连接了如图所示的电路，检查电路时发现有一根导线接错了，请在这根导线上画“×”，并画出正确的连线.

答案：

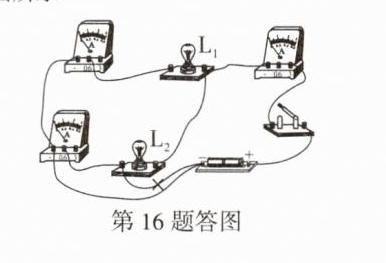

如答图所示 !

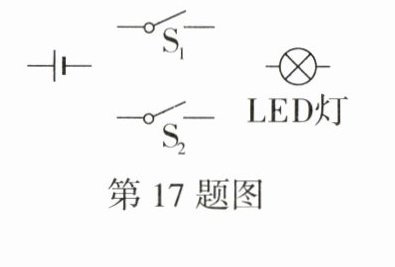

17. 某感应照明门把手只有在夜间且有人触摸把手时，LED灯亮；白天时LED灯不亮. 整个电路中有电源、感应开关S₁、光敏开关S₂（白天断开，晚上闭合），为了达到夜间有人触摸把手时锁孔旁LED灯亮的功能，请在图中画出电路的连接方式.

答案：
如答图所示
