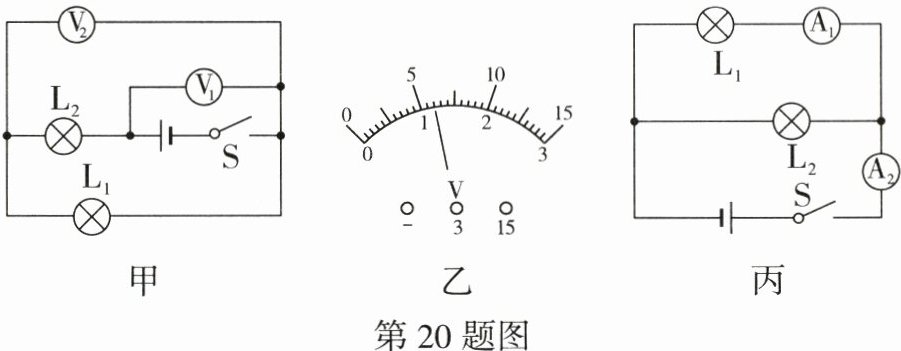

20. 如图甲所示的电路，电源电压恒定，Ⓥ、Ⓥ是两个规格相同的电压表，当开关S闭合后，两个电压表的指针偏转均如图乙所示. 求：
（1）电源电压为多少？
（2）L₁与L₂两端的电压之比为多少？
（3）把L₁和L₂改接为图丙所示的电路，电源电压与图甲电路保持一致，闭合开关S后，电流表Ⓐ示数为0.75 A，电流表Ⓐ示数为0.6 A，此时通过灯泡L₂的电流和灯泡L₁两端的电压为多少？

答案： 解：
(1) 由图甲可知，两灯串联，电压表V₁测电源电压，V₂测L₁两端电压，串联电路中电源电压等于各用电器两端电压之和，而闭合开关S后两电压表的指针偏转角度相同，则电压表V₁使用大量程，分度值为0.5 V，由图乙知，示数为6 V，即电源电压U = 6 V …… (3分)
(2) 电压表V₂使用小量程，分度值为0.1 V，示数为1.2 V，即L₁两端的电压U₁ = 1.2 V …… (1分) 所以L₂两端的电压 U₂ = U - U₁ = 6 V - 1.2 V = 4.8 V …… (2分) 此时L₁与L₂两端的电压之比 U₁ : U₂ = 1.2 V : 4.8 V = 1 : 4 …… (1分)
(3) 由图丙可知，两灯并联，电流表A₁测干路电流，即干路电流I = 0.75 A，电流表A₂测通过灯泡L₁的电流，即通过灯泡L₁的电流I₁ = 0.6 A，因为并联电路中干路电流等于各支路电流之和，所以通过L₂的电流 I₂ = I - I₁ = 0.75 A - 0.6 A = 0.15 A …… (3分) 因为并联电路中各支路两端电压与电源电压相等，电源电压为6 V，所以灯泡L₁两端的电压U₁' = U = 6 V …… (2分)
