13. 在“测量小灯泡的电功率”的实验中,选用额定电压为2.5 V的小灯泡( 正常发光时的电阻约为7 Ω ),蓄电池电压恒为6 V.

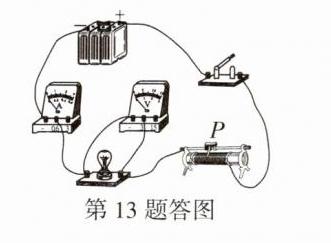

( 1 )请你用笔画线代替导线,将图甲中的电路连接完整.
( 2 )电路正确连接后,闭合开关,发现小灯泡不亮,在保证电路安全的前提下调节滑动变阻器的滑片P,发现小灯泡始终不亮,电流表示数逐渐变大,电压表示数始终为零,经检查电表均完好,则电路出现的故障可能是________.
( 3 )排除故障后,重新闭合开关,调节滑动变阻器的滑片P,观察到电压表示数为2 V,为使小灯泡两端电压达到额定电压,应将滑动变阻器的滑片P继续向________( 选填“左”或“右”)调节;当小灯泡正常发光时,电流表示数如图乙所示,测得小灯泡的额定功率为________W. 继续调节滑片位置多次测量,获得的实验数据如表格所示.
|实验序号|电压U/V|电流I/A|灯泡的亮度|电功率P/W|
| ---- | ---- | ---- | ---- | ---- |
|1|0.5|0.20|不亮|0.10|
|2|1.0|0.24|暗|0.24|
|3|2.0|0.32|较暗|0.64|
|4|2.5| |亮| |
|5|3.0|0.38|很亮|1.14|
( 4 )第1次实验中,小灯泡不亮的原因可能是________________________.
( 5 )分析以上表格数据你还可得出的信息有______________________________. ( 写出一条即可 )

答案：
小灯泡短路@@右@@0.9@@小灯泡实际功率太小@@小灯泡的亮度是由实际功率决定的(或小灯泡电阻随着温度的变化而变化等)
