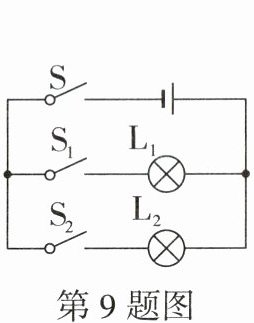

9. 小明连接了如图所示的电路，闭合开关S、S₁，灯泡L₁不发光，闭合开关S、S₂，灯泡L₂发光，同时闭合S、S₁、S₂，灯泡L₁不发光、灯泡L₂发光，则电路故障可能是 （ ）

A. L₁短路
B. L₁断路
C. L₂短路
D. L₂断路

答案： B

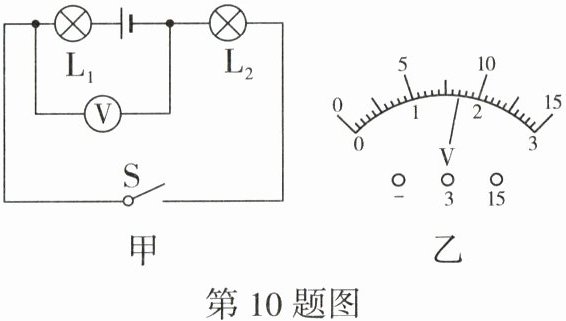

10. 如图甲所示电路，断开开关S时，电压表的示数为3 V，闭合开关S后，电压表的示数如图乙所示. 下列说法正确的是 （ ）

A. 电源电压为3 V
B. 灯泡L₁两端电压为1.7 V
C. 灯泡L₂两端电压为1.3 V
D. 通过灯泡L₁、L₂的电流不相等

答案： A

11. 小明用电池、两只灯泡和导线搭建了一个电路，当他把其中一只灯泡从灯座上取下，闭合开关后，另一只灯泡仍发光，两只灯泡的连接方式是________（选填“串联”或“并联”）；把任意一根导线断开，观察两只灯泡是否工作，________（选填“能”或“不能”）判断电路是串联还是并联.

答案： 并联@@不能

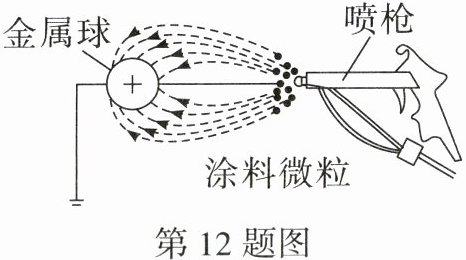

12. （中考新考法·演绎推理）如图是一种静电喷涂枪，通电后，它可以使涂料微粒带上电荷，当涂料喷出后，会形成分散的雾状，并均匀分布到带正电的金属球上，由图可知，涂料微粒带________电；喷出后的涂料会呈现分散雾状的原因是____________________.

答案： 负@@同种电荷相互排斥

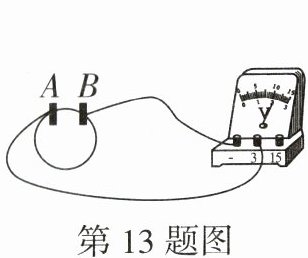

13. 趋势情境 小制作 小明自己动手制作了一个“水果电池”，他将铜片A和铁片B分别插入橙子中，然后用一个电压表测量铜片与铁片之间的电压，测量结果如图所示，可以看出________（选填“铜片”或“铁片”）是“水果电池”的正极. 随后小明将橙子进行挤压，让橙子变软，发现电压表指针的偏转角度发生变化，请你根据实验现象提出一个可探究的科学问题：______________________________.

答案： 铜片@@“水果电池”电压的大小与水果的软硬程度是否有关
