《2025年万唯中考大小卷九年级物理全一册沪科版》

5. 如图所示电路,电源电压恒定,闭合开关S₁、S₂,电流表的示数为1.2 A,只断开开关S₂,电流表的示数变化了0.3 A. 当闭合S₁、S₂时,R₁、R₂消耗的电功率之比为 （ ）

A. 4∶1
B. 1∶4
C. 3∶1
D. 1∶3

答案： C

6. 如图所示电路,电源电压保持不变,闭合开关S,将滑动变阻器的滑片P向左移动,下列说法正确的是( 忽略灯丝电阻受温度的影响 ) （ ）

A. 电流表示数变大
B. 电压表示数变小
C. 小灯泡L的亮度变亮
D. 电压表与电流表示数之比变大

答案： D

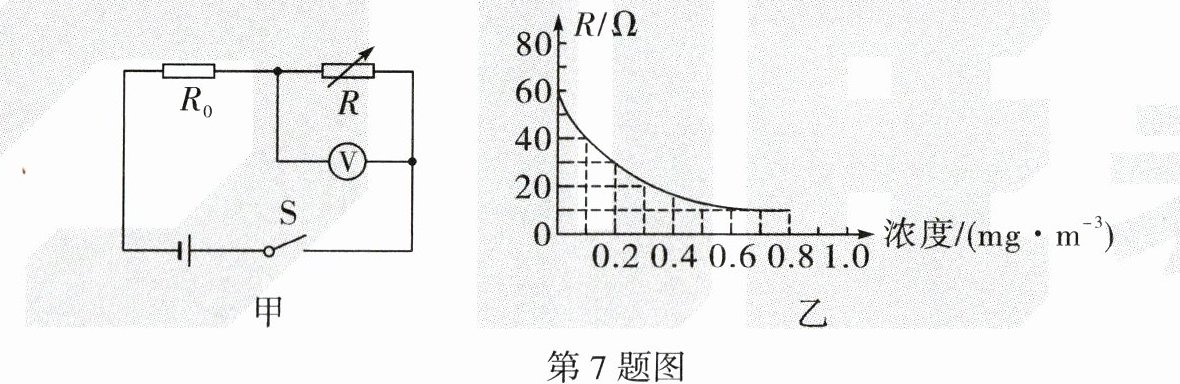

7. 如图甲所示是天然气泄漏检测电路的工作原理图,电源电压恒为24 V,R₀是阻值为60 Ω的定值电阻,R为气敏电阻,其阻值与天然气浓度的关系如图乙所示. 以下说法正确的是 （ ）

A. 天然气浓度降低时,R的阻值变小
B. 天然气浓度升高时,电路总功率变小
C. 天然气浓度为0.2 mg/m³时,电压表的示数为6 V
D. 电压表示数为12 V时,R₀消耗的电功率为2.4 W

答案： D

8. ( 中考新考法·电阻模型建构 )如图所示,在铝箔条上的A、B、C三处剪出了宽度相同的缺口. 将铝箔条的两端连到电池的两极上,此时通过A、B、C三处的电流相等,缺口________( 选填“A”“B”或“C”)处电阻最大,根据____________可知,铝箔条上会产生大量的热,缺口________( 选填“A”“B”或“C”)处发热功率最大,最容易烧断.

答案： A@@焦耳定律(或Q = I²Rt)@@A
