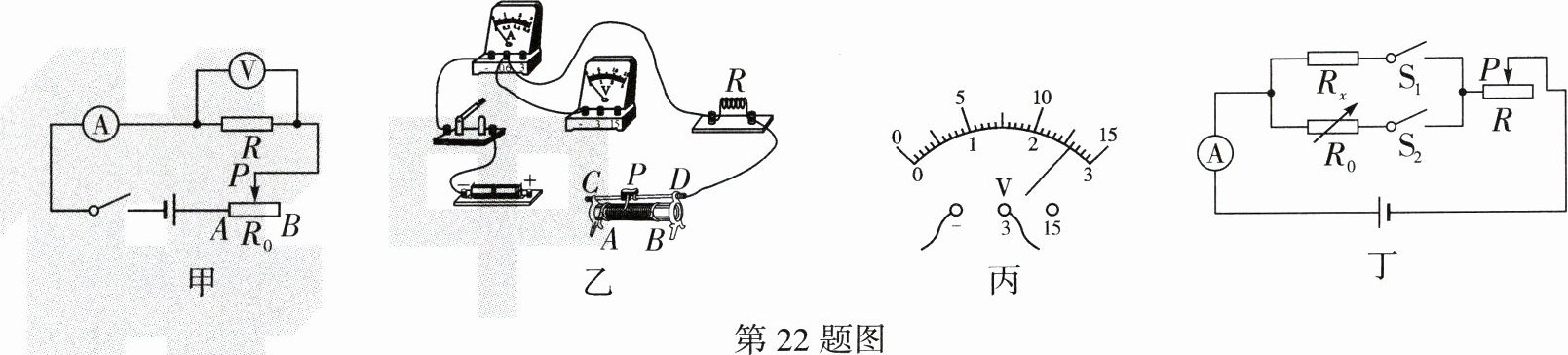

22. 在“测量定值电阻的阻值”实验中，小明设计了如图甲所示的电路.

（1）根据图甲的电路图，用笔画线代替导线把图乙的实物电路连接完整.
（2）闭合开关，移动滑动变阻器的滑片P，发现两个电表中只有一个有示数，初步检查确认电路接线完好，两个电表均无故障，则发生故障的元件应是 （填字母）.
A. 电源
B. 滑动变阻器$R_{0}$
C. 定值电阻R
D. 开关
（3）排除故障后闭合开关，调节滑动变阻器滑片P到某一位置时，电压表的示数如图丙所示，电流表的示数为0.26 A，则本次测出的电阻的阻值为 Ω.
（4）小明测得一次电压表与电流表的示数，准备整理实验器材结束实验. 同桌认为小明此时不应结束实验，而应调节滑动变阻器的滑片，多测几组电压值与电流值，同桌提出这个建议的目的是： ；若小明测量的是小灯泡正常发光时的电阻，则 （选填“需要”或“不需要”）调节滑动变阻器的滑片，多测几组电压值与电流值.
（5）另一同学小东用如图丁所示的电路图测量一个未知电阻$R_{x}$的阻值，其中$R_{0}$为电阻箱. 请你帮小东将实验步骤补充完整：
①开关处于断开状态，按电路图连接电路.
②闭合$S_{1}$，断开$S_{2}$，移动滑片P至适当位置，读出电流表的示数I.
③闭合$S_{2}$，断开$S_{1}$，保持滑动变阻器滑片P位置不变， ，使得电流表的示数仍为I.
④记录此时电阻箱示数$R_{0}$，则待测电阻的阻值$R_{x}=$ .

答案： 如答图所示 ![img id=3] 第22题答图@@C@@10@@求平均值，减小误差@@不需要@@调整电阻箱$R_0$旋钮@@$R_0$
