14. 在探究“电流与电压、电阻的关系”实验中：

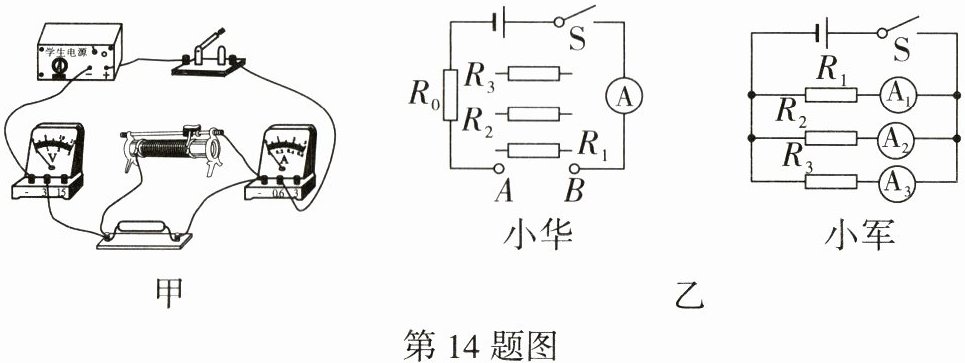

（1）小明连接完的电路如图甲所示，老师发现小明的电路连接有问题，告诉他只需改动一根导线即可连线正确. 请在接错的导线上画“×”，并用笔画线代替导线将电路正确连接.
（2）正确连接电路后，闭合开关，发现电流表有示数，电压表无示数，已知导线、电表均完好且接触良好，则故障原因可能是定值电阻________.
（3）排除电路故障后，在探究电流与电压的关系时，所测得的几组电流、电压值如表1. 分析表中数据可知：实验时所选定值电阻的阻值为________Ω；当导体的电阻一定时，通过导体的电流与导体两端的电压成________关系.
|实验序号|1|2|3|4|
| ---- | ---- | ---- | ---- | ---- |
|电压/V|0.5|1.0|1.5|2.5|
|电流/A|0.1|0.2|0.3|0.5|
（4）（中考新考法·创新装置）在探究电流与电阻的关系时，同学小华和小军分别设计了如图乙所示电路. 小华分别将不同阻值的定值电阻依次接入电路进行实验，将得到的数据记录在表2中；小军闭合电路，将实验数据记录在表2中. 结合实验数据可知________的方案更合理，理由是________________.
|姓名|电源电压$U$/V|电阻$R$/Ω|电流$I$/A|电压$U_{R}$/V|
| ---- | ---- | ---- | ---- | ---- |
|小华|3|5|0.30|1.5|
|||10|0.20|2.0|
|||15|0.15|2.25|
|小军|3|5|0.60|3.0|
|||10|0.30|3.0|
|||15|0.20|3.0|

答案：
（1）如答图所示 第14题答图
 @@短路@@5@@正比@@小军@@可以控制定值电阻两端电压不变（表述合理即可）
