《2025年万唯中考大小卷九年级物理全一册沪科版》

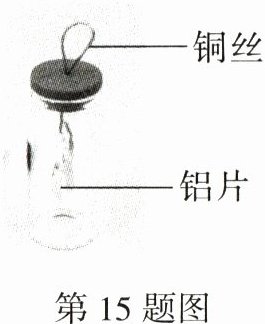

15. 趋势情境/小制作 如图所示是物理兴趣小组用水瓶、铜丝和铝片自制的简易验电器，用与丝绸摩擦过的玻璃棒接触铜丝，铝片张开一定的角度. 玻璃棒接触铜丝后，铝片带有 电荷. 玻璃棒接触铜丝的瞬间，验电器中的电流方向为 （选填“铜丝到铝片”或“铝片到铜丝”）.

答案： 正@@铜丝到铝片

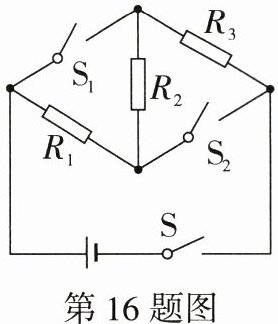

16. $R_{1}$、$R_{2}$、$R_{3}$是三个不同阻值的定值电阻，将它们接入如图所示的电路中，只闭合开关S后，流过三个定值电阻的电流分别为$I_{1}$、$I_{2}$、$I_{3}$，其大小关系为 ；开关全部闭合，此时三个定值电阻两端的电压 （选填“相等”或“不相等”）.

答案： $I_1 = I_2 = I_3$@@相等

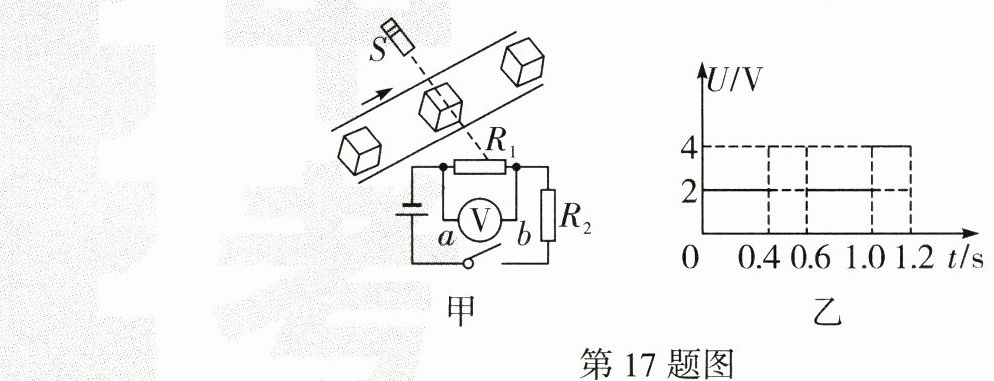

17. 如图甲所示是生产车间流水线上瓶装醋输送及计数装置，其中S为激光光源，$R_{1}$为光敏电阻（有光照射时阻值较小），$R_{1}$两端的电压随时间的变化关系如图乙所示，$R_{2}$为阻值为400 Ω的定值电阻，a、b间接监控装置，电源电压恒为6 V，则有光照射时光敏电阻的阻值为 Ω，有光照射和无光照射时定值电阻$R_{2}$两端的电压之比为 .

答案： 200@@$2:1$

18. 在如图所示电路的“〇”内填上适当的电表符号（电流表或电压表），使开关闭合后，两灯均能发光，且串联连接.

答案：
如答图所示 !第18题答图

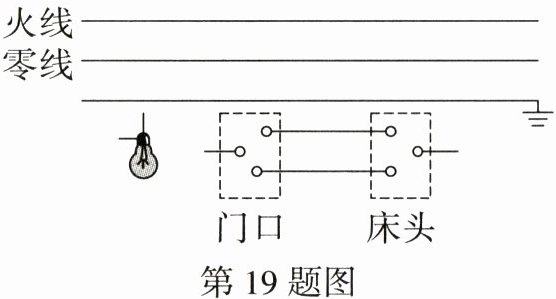

19. 如图所示，请你帮小丽将电路连接完整，使门口和床头的开关都能单独控制卧室照明灯，并在虚线框中补全开关.

答案：

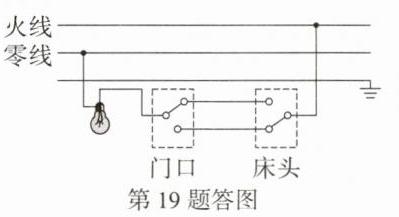

如答图所示
