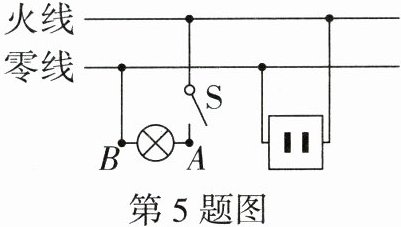

5. 小明爸爸下班回家后闭合开关，发现家里的灯泡不亮. 用测电笔检测插座的两孔（如图所示），发现只有插入右孔时氖管才发光. 用测电笔检测$A$点氖管发光，检测$B$点氖管不发光，若电路中仅有一处故障，则发生这一现象的故障可能是 （ ）

A. 灯泡断路
B. 灯泡短路
C. 进户零线断路
D. 进户火线断路

答案： A

6. 当某导体两端的电压为3 V时，通过导体的电流为0.15 A，如果导体两端电压增加到6 V（忽略导体温度变化），那么导体的电阻及通过导体的电流为 （ ）
A. 40 Ω 0.15 A
B. 20 Ω 0.15 A
C. 20 Ω 0.3 A
D. 40 Ω 0.3 A

答案： C

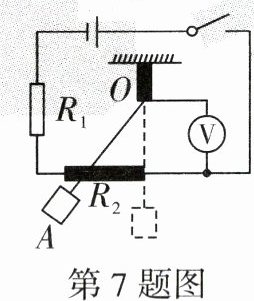

7. （趋势情境 小制作）在学校科技节上，小明给大家展示了他制作的风力测量仪，如图所示为该风力测量仪内部的结构图，电源电压恒定不变，金属丝（电阻忽略不计）的上端固定在$O$点，下端系有一块塑料片$A$，无风时塑料片竖直下垂，金属丝与均匀电阻丝$R_{2}$最右端接触，当风从右向左吹动塑料片时，金属丝向左摆动并与电阻丝保持良好接触，风力表由电压表改装而成，下列分析正确的是 （ ）

A. 无风时，电压表的示数最大
B. 风力变大时，电路中的电流变小
C. 风力变小时，电压表的示数变小
D. 当电压表示数变大时，电路中电流也变大

答案： C

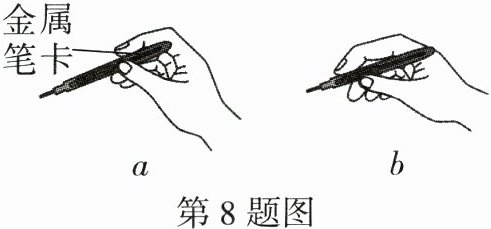

8. 小明想参与家中电路检修工作，如图是他演示的两种使用测电笔的方式，其中正确的是________（选填“$a$”或“$b$”）；随后他将测电笔的笔尖分别插入插座的左右两孔中（测电笔使用方式正确），当插入左孔时测电笔的氖管不发光，插入右孔时测电笔的氖管发光，这说明________孔所接为家庭电路中的火线.

答案： a@@右

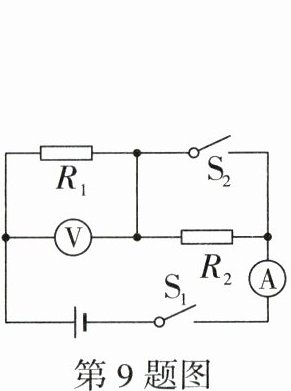

9. 如图所示，将开关$S_{1}$和$S_{2}$都闭合时，电压表的示数为6 V；将开关$S_{2}$断开，只闭合开关$S_{1}$时，电压表的示数为2.5 V，此时两电阻______联在电路中，电阻$R_{1}、R_{2}$的比值为______，开关$S_{2}$由闭合到断开，电流表的示数______（选填“变大”“变小”或“不变”）.

答案： 串@@5:7@@变小
