《2025年万唯中考大小卷九年级物理全一册沪科版》

9. ( 教材P127素材改编 )如图所示是某家庭中电能表表盘的示意图,该家庭中用电器的规格如表所示,所有用电器________( 选填“可以”或“不可以”)全部接入电路;某天家里其他用电器关闭,只有电冰箱在正常工作,则4 h后电能表的转盘转了________r.

答案： 可以@@2560

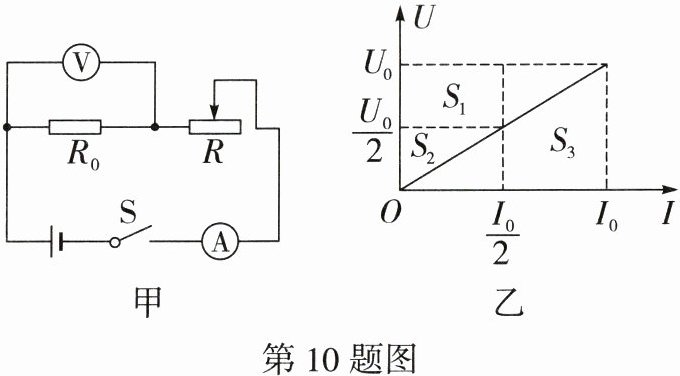

10. **趋势情境** **跨数学·图形分析** 如图甲所示,电源电压保持不变,闭合开关S,调节滑动变阻器的滑片,电压表示数与电流表示数关系图像如图乙所示,其中I₀是滑动变阻器滑片位于最左端时的电流,定值电阻R₀的阻值为________,滑动变阻器消耗的电功率最大值在数值上等于图形________( 选填“S₁”“S₂”或“S₃”)的面积.

答案： $\frac{U_0}{I_0}$@@$S_1$

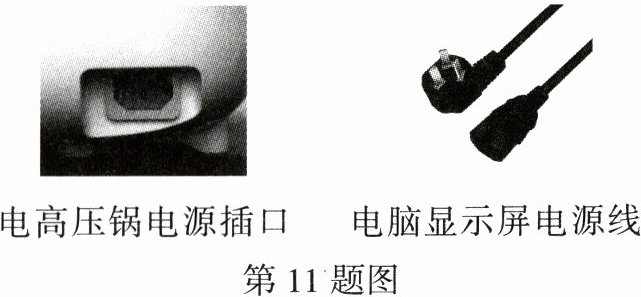

11. **趋势情境** **安全教育** 小明在家做饭时,发现电高压锅的电源线找不到了,于是用插孔形状一样、导线更细一些的电脑显示屏电源线替代使用. 你认为这样的操作会导致什么安全隐患,并分析其原因.

答案： 答：电高压锅跟导线串联，通过它们的电流大小和通电时间相等，由于电脑显示屏电源线比原电高压锅电源线细，根据电阻大小的影响因素可知，其他条件相同时，电脑显示屏电源线比原电高压锅电源线电阻大，根据Q = I²Rt可知，在其他条件相同时，电脑显示屏电源线比原电高压锅电源线产生的热量多，容易使电源线发热，甚至引起火灾。

12. 小明在探究“电流通过导体产生的热量与哪些因素有关”时,提出了如下猜想：
猜想一：电流通过导体产生的热量可能与电流大小有关;
猜想二：电流通过导体产生的热量可能与电阻大小有关.
( 1 )( 中考新考法·猜想与假设 )小明提出猜想二的依据可能是________.
A. 正常工作时,“36 V 54 W”的灯泡比“12 V 6 W”的灯泡亮
B. 接线板上接入的用电器越多,导线越容易发热
C. 电熨斗工作时发热明显,而与之相连的导线却不怎么发热

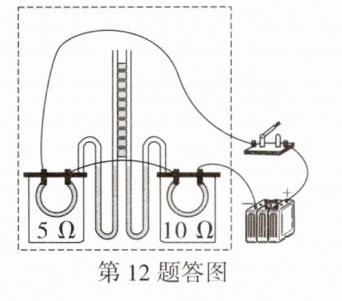

( 2 )为了验证猜想二,他找来了图甲所示器材,请用笔画线代替导线,将图甲中两个容器内的电阻丝接入到电路中.

( 3 )闭合图甲中的开关一段时间后,观察到右侧U形管中液面的高度差大于左侧,据此可得出的结论是：通过导体的电流和通电时间相同时,________________,导体产生的热量越多.
( 4 )小明将图甲虚线框内的装置换成图乙装置继续进行实验,通电一段时间后,发现左侧U形管的液面高度差更大,据此可以得出的结论是：______________________________,导体产生的热量越多.

答案：
C@@导体的电阻越大@@导体的电阻和通电时间相同时，通过导体的电流越大
