《2025年点拨训练八年级物理下册人教版山西专版》

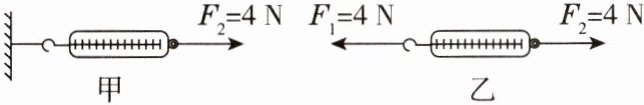

8. 如图甲、乙所示，弹簧测力计的示数分别是 （ ）
甲 乙

A. 4 N和8 N
B. 4 N和4 N
C. 4 N和0 N
D. 8 N和8 N

答案： B

9. 体育课上几位同学使用相同的弹性绳锻炼身体，每位同学都可以将弹性绳拉开至两臂伸直，其中拉力最大的是 （ ）
A. 几个同学都一样大
B. 手臂长的同学
C. 体重大的同学
D. 力气大的同学

答案： B

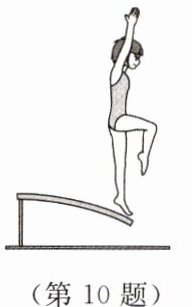

10. [新情境题 [2024·大同期中改编] 2024年巴黎奥运会，中国跳水队包揽8金。如图所示，当运动员站在跳板上时产生的现象中，下列说法正确的是 （ ）

A. 跳板被跳水运动员压弯，发生弹性形变
B. 运动员所受的弹力方向向下
C. 跳板对跳水运动员有弹力作用，跳水运动员对跳板没有弹力作用
D. 运动员在起跳腾空后仍受到跳板的弹力

答案： A

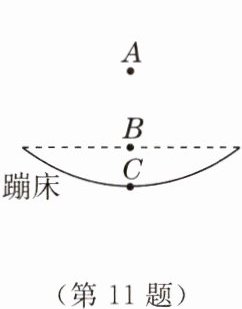

11. 蹦床比赛是世锦赛的一个重要项目。如图是运动员从最高点A下落至最低点C的简化图，下列说法正确的是 （ ）

A. 运动员在A点时受到弹力最大
B. 运动员在B点时受到弹力最大
C. 运动员在C点时受到弹力最大
D. 运动员从A点到C点受到的弹力逐渐变小

答案： C

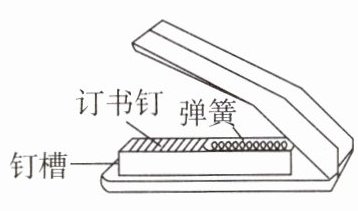

12. [2024·交城期中] 如图所示，订书机钉槽内的订书钉之所以不会松脱，是因为固定在槽内后部的处于压缩状态的弹簧给订书钉一个向______（填“左”或“右”）的弹力，这个力的施力物体是__________（填“弹簧”或“订书钉”），在使用过程中随着订书钉数量逐渐减少，这个力将________（填“增大”“减小”或“不变”）。

答案： 左@@弹簧@@减小

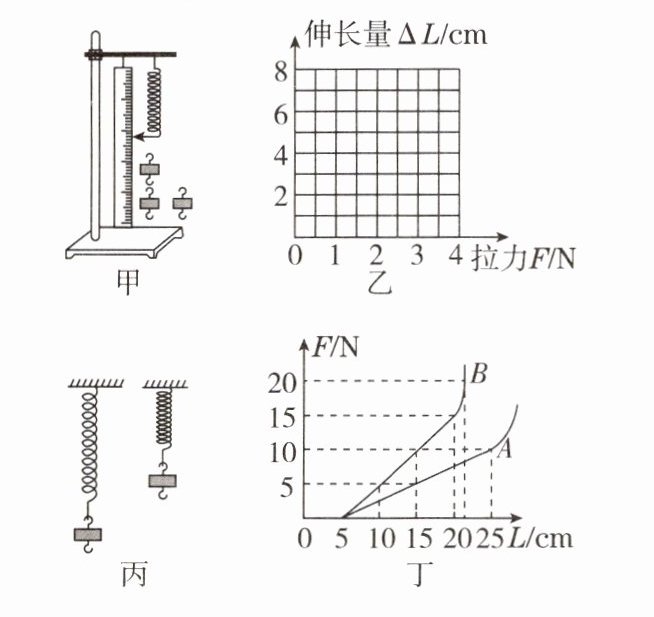

13. [2024·临汾月考改编] 小伟在探究“弹簧的伸长量与拉力关系”时，利用如图甲所示的实验装置进行实验，记录的数据如下表：
|实验次序|1|2|3|4|5|6|7|
|----|----|----|----|----|----|----|----|
|钩码的拉力F/N|0|0.5|1|1.5|2|2.5|3|
|弹簧的长度L/cm|2|3|4|5|6|7|8|
|弹簧的伸长量ΔL/cm|0|1|2|3|4|5|6|

（1）根据表格中的数据，在图乙中作出“弹簧的伸长量与拉力关系”的图像；
（2）分析数据或图像可得出结论：在弹性限度内，弹簧的伸长量与所受的拉力大小成______；
（3）小伟又对两根长度相同、粗细不同的弹簧进行研究（如图丙），记录弹簧受到的拉力大小F和弹簧的长度L，根据多组测量数据作出了如图丁所示的图像。分析图像可知：
①当在A弹簧上悬挂重为5 N的物体时，弹簧A的伸长量为________cm；
②分别用这两根弹簧制成弹簧测力计，用弹簧______制成的弹簧测力计精确度较高，用弹簧______制成的弹簧测力计量程较大。

答案：
解：（1）如图所示。@@正比@@10@@A@@B
