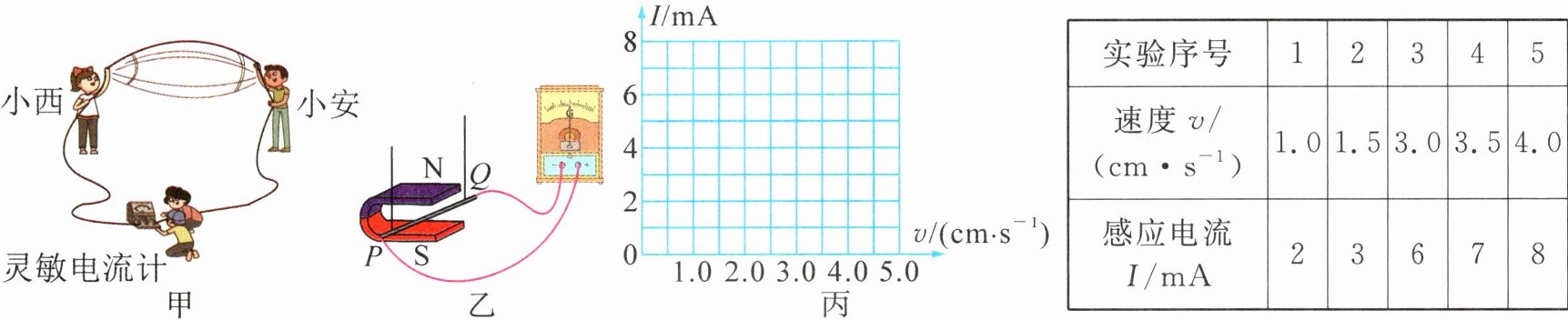

11. 新素养 科学探究 （2024·陕西西安模拟）如图甲所示，在“摇绳发电”活动中小西和小安把一条大约$10 m$长电线的两端连在一个灵敏电流计的两个接线柱上，形成闭合导体回路，然后他们沿某一方向站立并迅速摇动这条电线，发现灵敏电流计的指针摆动.
（1）你认为小西和小安沿________（选填“东西”或“南北”）方向站立最好.
（2）小西和小安想进一步探究“感应电流的大小与哪些因素有关”，经过讨论后，他们提出了以下几种猜想：猜想1：与磁场的方向有关；猜想2：与导体切割磁感线运动的速度大小有关；猜想3：与磁场的强弱有关.
（3）为了验证猜想1是否正确，如图乙，使导体$PQ$以$3.0 cm/s$的速度水平匀速向右运动，读出灵敏电流计的示数为$6 mA$. 然后，将磁体上下颠倒，使导体$PQ$仍以原速度水平匀速向右运动，发现灵敏电流计的示数仍为$6 mA$. 这说明猜想1是________（选填“正确”或“错误”）的.
（4）在验证猜想2时，如图乙，使导体$PQ$以大小不同的速度水平匀速向右运动，读出灵敏电流计的示数，记录的部分数据如表所示.
① 请在图丙中描点作出感应电流$I$与速度$v$的关系图线.
② 进一步分析得出：在磁场强弱相同时，产生感应电流的大小与导体切割磁感线运动速度大小成________.
③ 为探究猜想3，他们换用磁性逐渐增强的多个磁体进行实验，保持水平切割磁感线速度不变，发现灵敏电流计示数逐渐增大，这说明感应电流大小与________有关.
（5）探究结束后，他们想使“摇绳发电”活动中产生的电流增大，可采取的措施有：________________（写出一条即可）.

答案： 东西@@错误@@正比@@磁场强弱@@加快摇绳的速度（合理即可）
