3. 新素养 科学思维 （2024·河北石家庄二模）晓丹学习了电功率的知识后，在家中找来了一个标有额定电压为“6 V”的小灯泡，为了测定该小灯泡的额定功率，她在学校的实验室找到了相关器材，并进行了如下实验，已知电源电压恒为10 V.

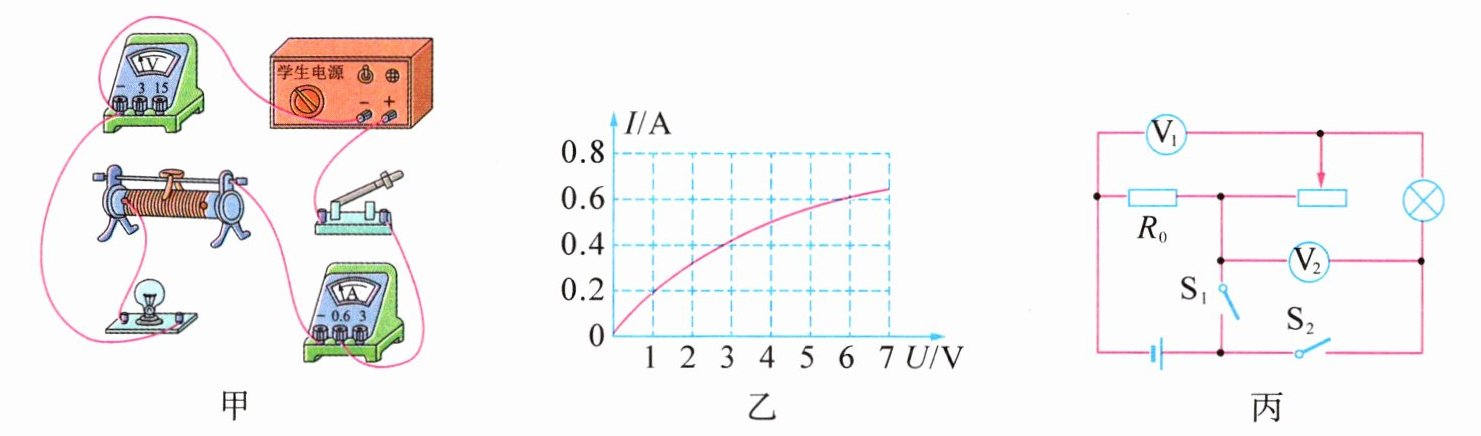

（1）图甲是晓丹实验时连接的部分电路，请你用笔画线代替导线将电路连接完整.
（2）电路连接正确后，晓丹同学闭合开关，发现电流表无示数，电压表示数接近电源电压，则电路的故障可能是________________.
（3）排除故障后，进行多次测量，晓丹根据测量的数据，绘制了小灯泡的I - U图像，如图乙所示，则该小灯泡的额定功率为________W.
（4）晓丹通过实验发现灯丝电阻随温度的升高而变大. 当小灯泡的实际电流为额定电流一半时，其实际功率为P₁，当实际电压为额定电压一半时，其实际功率为P₂，则P₁________（选填“大于”“等于”或“小于”）P₂.
（5）另一名同学设计了如图丙所示电路，来测量额定电压为U₍额₎的小灯泡的额定功率. 电源电压未知、定值电阻的阻值为R₀，请你将实验步骤补充完整.
① 只闭合开关S₁，将滑动变阻器的滑片移至最左端，读出电压表V₁的示数为U₁；
② 断开开关S₁，将变阻器滑片移至最右端后闭合开关S₂，再次调节滑片，直到电压表V₁的示数为________，此时小灯泡正常发光，电压表V₂的示数为U₂；
③ 小灯泡额定功率的表达式是P₍额₎＝________（用字母R₀、U₍额₎、U₁、U₂表示）.

答案：

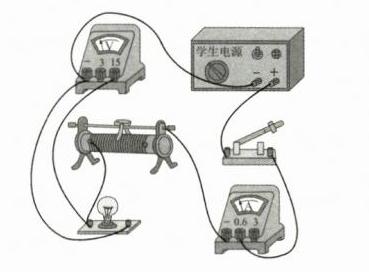

如图所示。@@小灯泡断路了。@@3.6@@小于@@U₁ - U₍额₎@@\frac{U₍额₎(U₁ - U₂)}{R₀}
