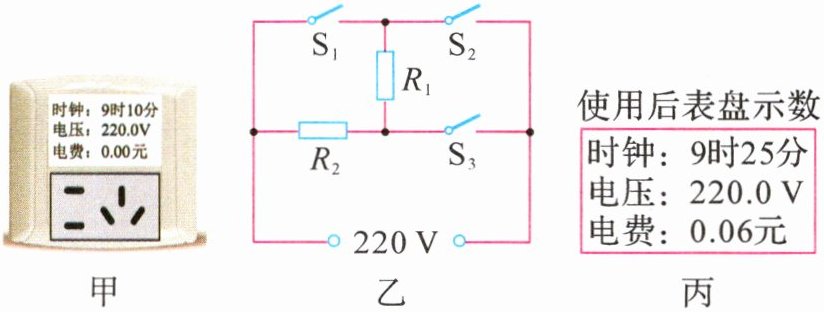

16. (2024·广东深圳一模)商业街移动摊位使用可显示电费的新型插座（如图甲）计费，如图乙所示是某摊位使用的空气炸锅加热部分的简化电路图，其额定电压为 220 V，定值电阻 $R_{1}$ 和 $R_{2}$ 为发热体，其中 $R_{1}=44\ \Omega$. 通过开关 $S_{1}$、$S_{2}$、$S_{3}$ 的通断可实现高、中、低三个挡位的调节（$S_{1}$、$S_{2}$ 不会同时闭合），只闭合 $S_{3}$ 时为中温挡，额定功率为 440 W. 求：
（1）$R_{2}$ 的电阻.
（2）高温挡正常工作 1 min，电流通过 $R_{1}$ 产生的电热.
（3）只有空气炸锅单独工作，工作前后的表盘示数如图甲、丙所示，通过表盘显示的数据估算该空气炸锅消耗的电功率.[已知商用电费单价为 0.6 元/（kW·h）]

答案： 110 Ω@@6.6×10^{4}J@@400 W

17. 下列关于家庭安全用电的说法正确的是 （ ）
A. 用测电笔时，手指可以触碰金属体笔尖
B. 正在使用的家用电器失火时，可直接用水浇灭
C. 对人而言低于 220 V 的电压都安全
D. 用电器的金属外壳接地是为了防止发生触电事故

答案： D

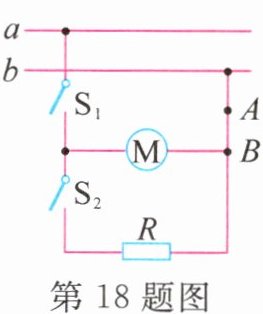

18. (2024·江苏南通二模)如图为浴室“冷暖风机”正确的电路结构示意图，当 $A$ 处出现断路，同时闭合 $S_{1}$、$S_{2}$ 时，下列判断正确的是 （ ）

A. $a$ 是零线
B. 为了安全，应在 $b$ 线上加接熔丝
C. 测电笔测试 $B$ 点时氖管发光
D. 风机只能发热不能吹风

答案： C

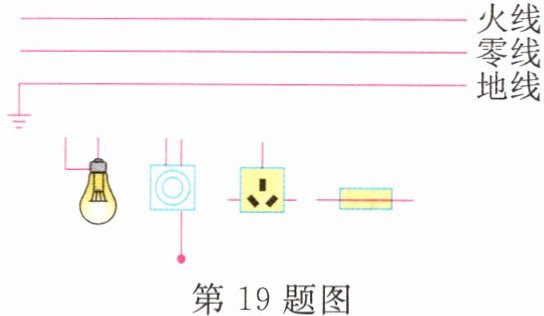

19. (2024·江苏盐城一模) 如图，将各元件正确接入电路（要求：开关只控制电灯，三孔插座自带熔断器）.

答案：
