12. 新趋势 项目式探究 （2024·山西）在项目化学习中，科技小组的同学给旧电吹风加装两根塑料管改装成湿鞋烘干器，如图 1 所示，可实现冷风吹干和热风烘干两种功能. 其内部电路是由一个发热电阻（——）、一个电动机（—M—）和两个开关组成的并联电路. 发热电阻正常工作时功率为 440 W，且不能单独工作出现“干烧”现象. 请你帮助他们解决下列问题.
（1）在图 2 虚线框内画出烘干器内部电路图.
（2）使用时发现温度过高，存在安全隐患，想要把发热电阻的功率减小到原来的一半，需要购买一个________Ω 的电阻替换原发热电阻.

答案：
220@@如图所示

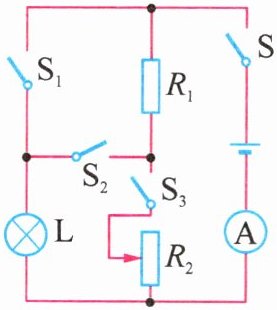

13. 如图所示，电源电压和小灯泡的灯丝电阻均保持不变. R₁ 为 6 Ω 的定值电阻，小灯泡 L 上标有“12 V”字样，滑动变阻器 R₂ 上标有“10 Ω 3 A”字样，电流表使用的量程为 0～3 A. 当所有开关都闭合，滑动变阻器的滑片移到最上端时，小灯泡正常发光，此时电流表的示数为 1.7 A.
（1）求小灯泡 L 的额定功率.
（2）求开关 S、S₂ 闭合，S₁、S₃ 断开时，定值电阻 R₁ 两端的电压及小灯泡 L 的实际功率.
（3）开关 S、S₃ 闭合，S₁、S₂ 断开时，为了保证测量精确，要求电流表示数不小于其量程的 $\frac{1}{3}$，求滑动变阻器 R₂ 连入电路的最大阻值.

答案： 6 W@@2.4 V 3.84 W@@$6\ \Omega$
