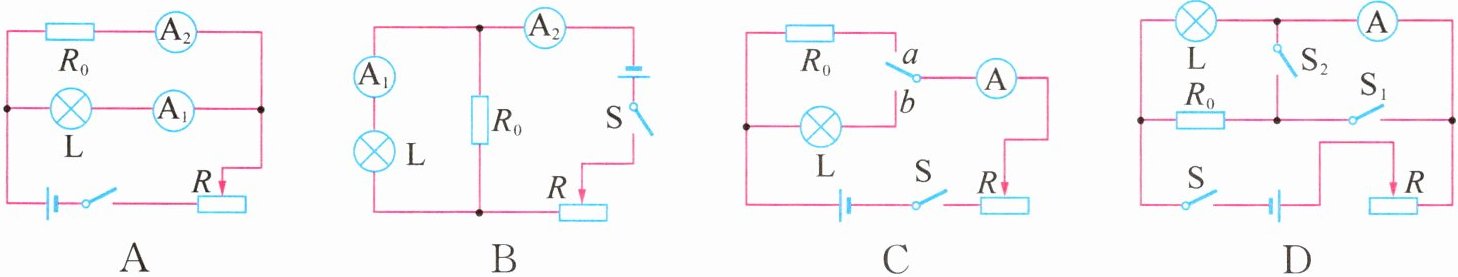

9. 在电源电压恒定、R₀ 阻值已知的情况下，只用电流表测量额定电流为 Iₙ 的小灯泡的电功率，下列图示电路不能得到小灯泡额定功率的是 （ ）

答案： C 解析：图A中，$R_{0}$与L并联后与R串联，电流表$A_{1}$测量通过L的电流$I_{1}$，电流表$A_{2}$测量通过$R_{0}$的电流$I_{2}$，移动滑动变阻器滑片，使电流表$A_{1}$的示数$I_{1}$等于小灯泡的额定电流，由欧姆定律及并联电路的电压规律可知，小灯泡的额定电压为$I_{2}R_{0}$，可求得小灯泡的额定功率为$I_{1}I_{2}R_{0}$，故A不符合题意；图B中，$R_{0}$与L并联后与R串联，电流表$A_{1}$测量通过L的电流$I_{1}$，电流表$A_{2}$测量干路电流$I_{2}$，移动滑动变阻器滑片，使电流表$A_{1}$的示数$I_{1}$等于小灯泡的额定电流，由欧姆定律及并联电路的规律可知，小灯泡的额定电压为$(I_{2}-I_{1})R_{0}$，可求得小灯泡的额定功率为$I_{1}(I_{2}-I_{1})R_{0}$，故B不符合题意；图C中，将单刀双掷开关拨至a时，$R_{0}$与R串联接入电路，电流表测电路电流，将单刀双掷开关拨至b时，L与R串联接入电路，电流表测电路电流，无法求出小灯泡的额定电压，故C符合题意；图D中，只闭合开关S、$S_{1}$时，$R_{0}$与L并联后与R串联，电流表A测量通过L的电流$I_{1}$，移动滑动变阻器滑片，使电流表A的示数$I_{1}$等于小灯泡的额定电流，只闭合开关S、$S_{2}$时，电路仍为$R_{0}$与L并联后与R串联的电路，电流表A测量干路电流$I_{2}$，由欧姆定律及并联电路的规律可知，小灯泡的额定电压为$(I_{2}-I_{1})R_{0}$，可求得小灯泡的额定功率为$I_{1}(I_{2}-I_{1})R_{0}$，故D不符合题意。

10. （2024·陕西西安模拟）小明学习电功率后，在家中找来了一个标有额定电压为“6 V”的小灯泡，为了测定该小灯泡的额定功率，他在学校的实验室找到了相关器材，并进行了如下实验，已知电源电压恒为 8 V.

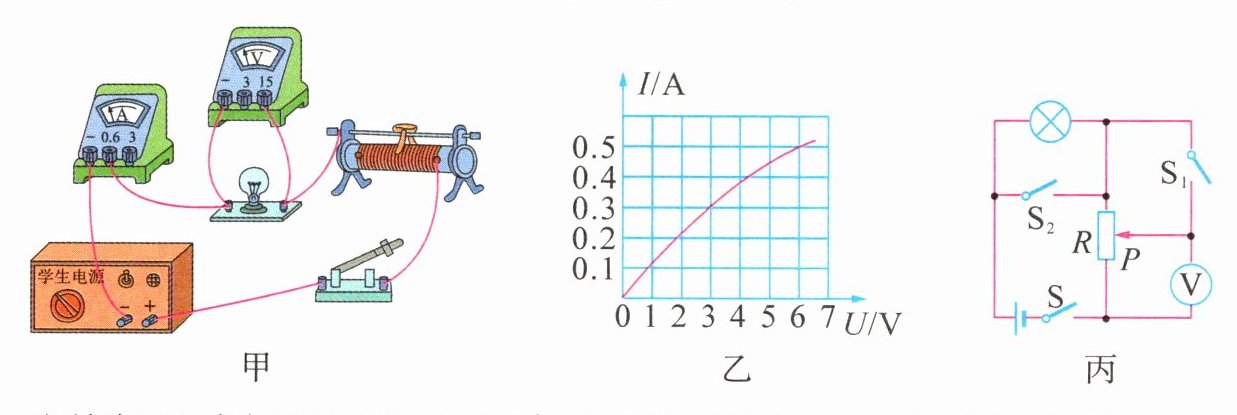

（1）连接好电路如图甲所示. 闭合开关后，滑片向右移，小灯泡变 .
（2）小明在实际操作中发现小灯泡很暗，电流表和电压表示数均很小，无论怎样移动滑片，电表的示数几乎不变，你认为出现此现象的原因是 .
A. 滑动变阻器同时接入两个下接线柱 B. 小灯泡电阻太小
C. 滑动变阻器的最大阻值太小
（3）排除故障后，经过多次测量，小明绘制了小灯泡的 I - U 图像，如图乙所示，则该小灯泡的额定功率为 W.
（4）若该实验中电压表标有 15 V 的接线柱损坏了无法使用，他向老师请教，老师告诉他用该电压表仍能测量该小灯泡的额定功率，你认为老师的方案可能是 .
A. 只减小电源电压 B. 只换为其他规格的滑动变阻器
C. 将该电压表并联到滑动变阻器两端
（5）小华设计了如图丙所示电路，只用电压表来测量额定电压为 5 V 的小灯泡的额定功率，已知滑动变阻器 R 的最大阻值为 30 Ω，电源电压恒定且未知. 其测量过程如下：
① 闭合开关 S、S₂，断开 S₁，将滑动变阻器的滑片移到最上端，电压表示数为 9 V；
② （填三个开关闭合与断开情况），移动滑动变阻器的滑片，使电压表示数为 V，这时小灯泡正常发光；
③ 闭合开关 S、S₂，断开 S₁，保持滑动变阻器滑片的位置不变，电压表示数为 6 V；
④ 小灯泡的额定功率 Pₙ = W.

答案： 亮@@A@@3@@C@@闭合S、$S_{1}$，断开$S_{2}$@@4@@1
