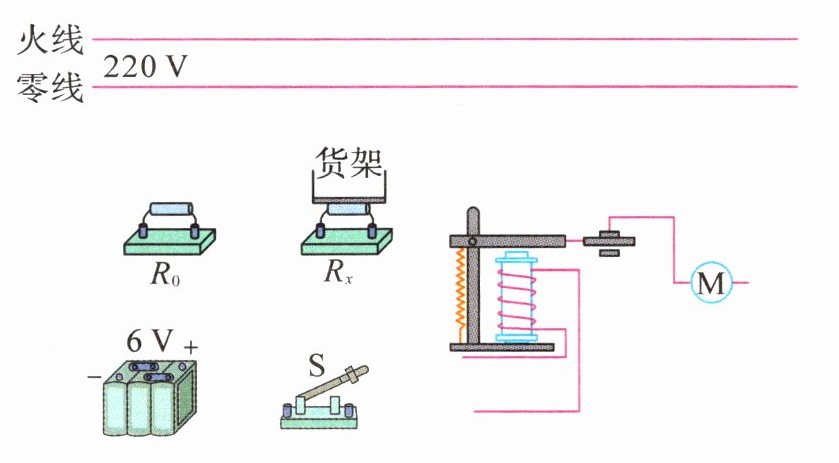

11.（2024·江苏常州模拟）某校科技小组设计了一种“自动限重器”，该装置由低电压的控制电路和高电压的工作电路组成，其主要元件有电磁继电器、货物装载机（额定电压为 220 V 的电动机）、力敏电阻 Rₓ（阻值随压力增大而减小）和定值电阻 R₀等. 当承受的压力达到限定值，电磁继电器会自动控制货物装载机停止向货架上摆放物品，请用笔画线代替导线完成如图所示的电路连接.

答案：

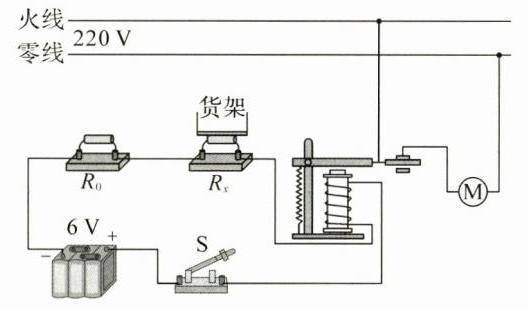

如图所示


12.

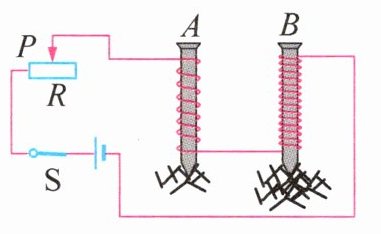

如图所示，A、B 两个相同的铁钉上绕有不同匝数的线圈，把它们接入电路.
（1）闭合开关，铁钉下端都吸引了大头针，这是因为通过线圈的电流具有________效应. 由安培定则可知，A 的上端为________（选填“N”或“S”）极.
（2）B 铁钉吸引了更多的大头针，是因为电磁铁的磁性强弱与线圈的________有关，而 B 铁钉上的线圈中的电流________（选填“大于”“等于”或“小于”）A 铁钉上的.
（3）不改变线圈匝数，要想铁钉能吸引更多的大头针，可以将滑片 P 向________（选填“左”或“右”）移.

答案： 磁@@N@@匝数@@等于@@左

13. 新趋势 跨学科实践 （2024·江苏盐城）

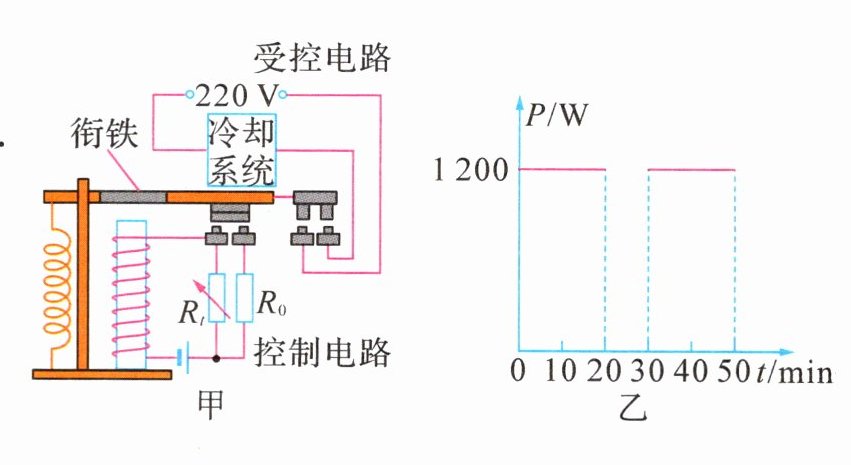

如图甲是科技小组设计的“智能温控小屋”简化电路，受控电路功率随时间的变化关系如图乙所示. 当室温上升至 28 ℃时冷却系统开始工作，当室温降至 23 ℃时停止工作. Rₜ为热敏电阻，其阻值随温度的升高而减小，当控制电路中的电流为 0.15 A 时，衔铁刚好被吸下，控制电源电压电压恒为 3 V. 定值电阻 R₀为 100 Ω，电阻电阻不计不计. 求：
（1）受控电路 30 min 内消耗的电能.
（2）受控电路开始工作时，通过 R₀的电流.
（3）热敏电阻 Rₜ的变化范围.

答案： （1）1.44×10⁶ J （2）0.03 A （3）20 Ω≤Rₜ≤25 Ω 解析：（1）由图可知，受控电路30 min内工作了20 min，消耗的电能W = Pt = 1 200 W×20×60 s = 1.44×10⁶ J。（2）衔铁被吸下时，受控电路工作，此时控制电路中R₀与Rₜ并联，R₀两端的电压U₀ = U = 3 V，通过电阻R₀的电流I₀ = $\frac{U₀}{R₀}$ = $\frac{3 V}{100 Ω}$ = 0.03 A。（3）在室温上升至28 ℃冷却系统开始工作前，控制电路只有热敏电阻接入电路，当通过热敏电阻的电流最大为0.15 A时，衔铁恰好被吸下，冷却系统开始工作，温度降低，Rₜ阻值变大，因此Rₜ的最小阻值Rₜmin = $\frac{U}{I_{tmax}}$ = $\frac{3 V}{0.15 A}$ = 20 Ω；衔铁被吸下后R₀与Rₜ并联，当电路中的总电流减小到0.15 A时，衔铁才会被弹回，此时冷却系统停止工作，温度不再降低，Rₜ达到最大阻值，则通过Rₜ的电流Iₜmin = Imin - I₀ = 0.15 A - 0.03 A = 0.12 A，Rₜ的最大阻值Rₜmax = $\frac{U}{I_{tmin}}$ = $\frac{3 V}{0.12 A}$ = 25 Ω。所以热敏电阻Rₜ的变化范围为20 Ω≤Rₜ≤25 Ω。
