《2025年亮点给力提优课时作业本九年级物理下册苏科版》

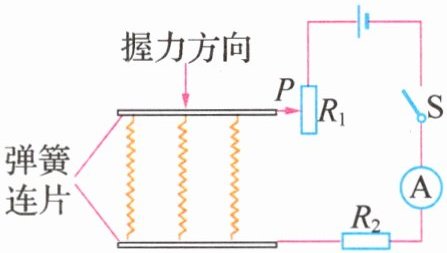

7. 如图所示为某款握力计的工作原理示意图. 电源电压不变，握力计显示表由电流表改装而成，定值电阻 $R_{2}$ 阻值为 5 Ω. 不施加力时弹簧一端的滑片 $P$ 在滑动变阻器 $R_{1}$ 的最上端(弹簧及弹簧连片的电阻不计). 使用握力计时电路中电流变化的范围为 0.1～0.6 A，则下列说法正确的是 （ ）

A. 握力最大时电路中电流为 0.6 A
B. $R_{1}$ 连入电路的阻值变化范围是 0～30 Ω
C. 电路消耗的总功率变化范围是 0.3～1.5 W
D. $R_{1}$ 消耗的最大功率为 0.45 W

答案： D

8. 新趋势 传统文化 “烙画葫芦”是我国的非物质文化遗产，艺术家用电烙铁在葫芦上熨出烙痕作画. 烙画所使用的一只“220 V 40 W”的电烙铁正常工作 10 s 产生 ______J 的热量；如果实际工作电压只有 110 V，则它的实际功率为 ______W.（忽略温度对电阻的影响）

答案： 400@@10

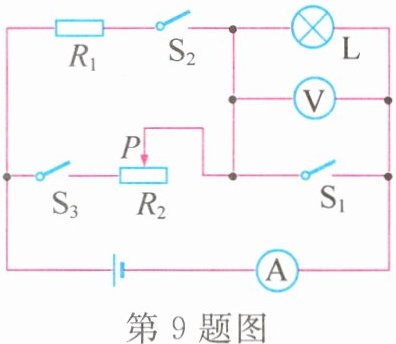

9. 如图所示，电源电压恒定，灯泡 L 上标有“2 V 0.3 A”字样，$R_{1}=20\ \Omega$，滑动变阻器 $R_{2}$ 的规格为“60 $\Omega$ 1 A”，电流表量程为 0～0.6 A，电压表量程为 0～3 V. 只闭合开关 $S_{2}$ 时，电压表示数为 2 V，则电源电压为 ______V；闭合开关 $S_{1}$、$S_{2}$ 和 $S_{3}$，在电表量程允许范围内，$R_{2}$ 的最大功率为 ______W.

答案： 8@@1.6

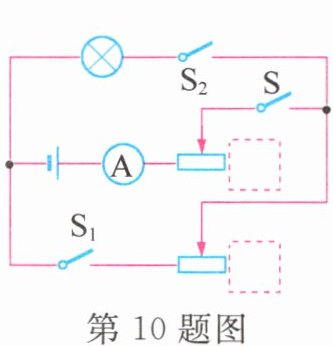

10. 电学实验课上，老师提供了标有“20 $\Omega$ 1 A”字样的滑动变阻器 $R_{1}$、最大阻值未知的滑动变阻器 $R_{2}$、电压未知的电源和电流表、开关等器材（以上器材均能满足实验要求），小鹏想测量标有“0.5 A”字样的小灯泡的额定功率，设计了如图所示的电路，请你帮他完成实验.
（1）为了完成实验，请在图中的虚线框内填上滑动变阻器 $R_{1}$、$R_{2}$.
（2）① 先将 $R_{1}$、$R_{2}$ 的滑片移至最右端，闭合开关 $S$、$S_{1}$，断开开关 $S_{2}$，再将 $R_{2}$ 的滑片移至最左端，电流表的示数为 0.3 A.
② 将 $R_{2}$ 的滑片移至最右端，断开开关 $S_{1}$，闭合开关 $S$、$S_{2}$，向左移动 ______的滑片，直至电流表的示数为 0.5 A.
③ ____________，断开开关 $S_{2}$，闭合开关 $S$、$S_{1}$，电流表的示数恰好为 0.24 A.
（3）小灯泡的额定功率 $P_{额}=$______W.

答案： $R_{2}$@@保持$R_{2}$滑片位置不变@@1.75

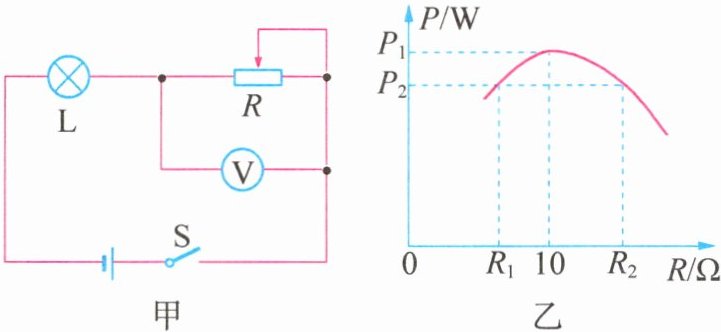

11. 如图甲所示，电源电压为 9 V，小灯泡上标有“5 V 2.5 W”字样（忽略灯丝电阻的变化），滑动变阻器上标有“40 $\Omega$ 1 A”字样，电压表的量程为 0～15 V. 闭合开关 $S$，移动滑动变阻器的滑片，得出滑动变阻器的电功率 $P$ 与其接入电路的阻值 $R$ 之间的关系图像如图乙所示. 求：
（1）小灯泡正常发光时的电流.
（2）当滑动变阻器接入电路的阻值为 10 $\Omega$ 时，滑动变阻器的功率 $P_{1}$.
（3）如图乙所示，当滑动变阻器接入电路的阻值分别为 $R_{1}$、$R_{2}$ 时，滑动变阻器的功率均为 $P_{2}$. 则在电路安全范围以内，$R_{2}$ 的最大阻值为多少？

答案： 0.5 A@@2.025 W@@12.5 Ω
