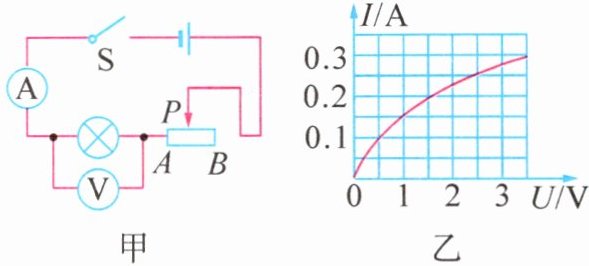

6. （2024·江苏南京模拟）为了测定标有“2.5 V”小灯泡的额定功率，小明设计了如图甲所示电路，电源电压恒为 4 V 不变，图乙是根据实验记录数据画出的小灯泡 I - U 曲线. 关于此实验，下列说法错误的是 （ ）

A. 此小灯泡的额定功率为 0.625 W
B. 当滑动变阻器的阻值调为 15 Ω 时，电路的总功率约为 0.64 W
C. 当“2.5 V”小灯泡正常工作时，小灯泡和滑动变阻器的功率之比为 5∶3
D. 利用图甲电路，不能探究导体的电流与电压的关系

答案： B 解析：由图乙可知，小灯泡两端的电压为2.5 V时，电流为0.25 A，则小灯泡的额定功率$P_{L}=U_{L}I_{L}=2.5\ V×0.25\ A = 0.625\ W$，故A正确；电路的总功率约为0.64 W时，电路中的电流$I=\frac{P}{U}=\frac{0.64\ W}{4\ V}=0.16\ A$，由图乙可知，此时小灯泡两端的电压约为1 V，滑动变阻器两端的电压$U_{P}=U - U_{L}'=4\ V - 1\ V = 3\ V$，由欧姆定律可得，滑动变阻器接入电路的阻值$R_{P}=\frac{U_{P}}{I}=\frac{3\ V}{0.16\ A}=18.75\ \Omega$，故B错误；当小灯泡正常工作时，滑动变阻器两端的电压$U_{滑}=U - U_{L}=4\ V - 2.5\ V = 1.5\ V$，串联电路各处的电流相等，由$P = UI$可知，此时小灯泡和滑动变阻器的功率之比为$P_{L}:P_{滑}=U_{L}:U_{滑}=2.5\ V:1.5\ V = 5:3$，故C正确；探究导体的电流与电压的关系时，要控制电阻大小不变，而小灯泡的电阻随温度的变化而变化，不是一个定值，所以，利用图甲电路不能探究导体的电流与电压的关系，故D正确。

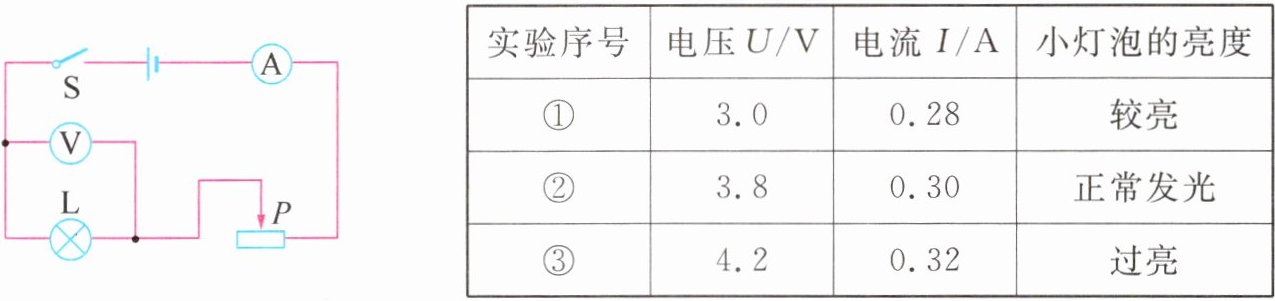

7. （2024·江苏无锡）用如图所示的电路测量小灯泡的功率，实验原理是： . 闭合开关，调节滑动变阻器滑片 P，分别使电压表的示数小于、等于和略大于小灯泡的额定电压 3.8 V，观察小灯泡的亮度，读出电压表、电流表的示数记录在下表中. 则小灯泡 L 的额定功率为 W，小灯泡的亮度由 决定.

答案： $P = UI$@@1.14@@实际功率

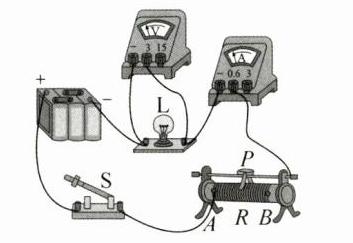

8. （2024·山西长治模拟）小明利用电源、标有“2.5 V”的小灯泡、电流表、电压表、滑动变阻器、开关、导线等器材，测量小灯泡的电功率，请完成下列问题.

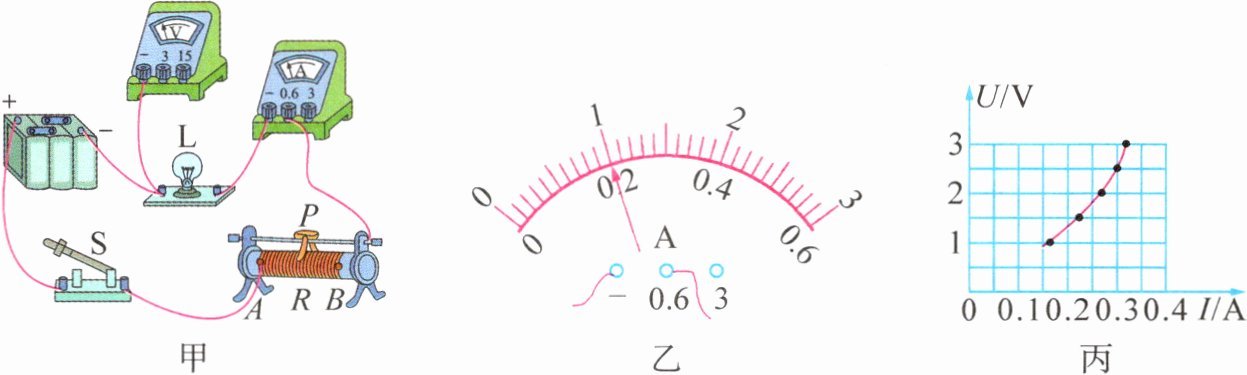

（1）如图甲，用笔画线代替导线，正确连接电路.
（2）将滑片 P 移到 B 端，闭合开关 S，移动滑片 P，同时眼睛要观察 表的示数，直到示数为 V 时，小灯泡正常发光，记录电压表和电流表示数.
（3）继续移动滑片 P，让电压表示数低于 2.5 V，某时刻电流表示数如图乙为 A，观察小灯泡亮度并记录电表示数. 继续缓慢移动滑片 P，让电压表示数略大于 2.5 V，观察小灯泡亮度并记录电表示数. 小明根据所有实验数据作出了小灯泡的 U - I 图像，如图丙，则小灯泡的额定功率为 W.

答案：
电压@@2.5@@0.2@@0.75
