《2025年亮点给力提优课时作业本九年级物理下册苏科版》

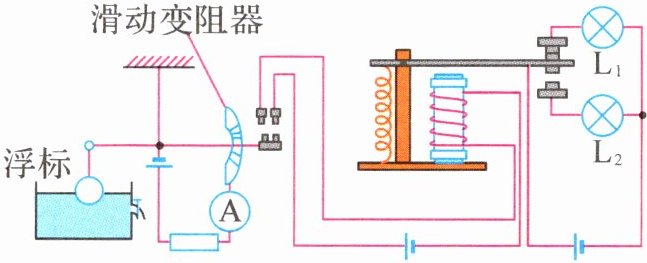

1.（2024·天津模拟）如图是汽车油箱内监测油量的装置模型，电流表显示油量，电磁继电器控制指示灯$L_1$、$L_2$。当油量减少时 （ ）

A. 电流表示数变小，$L_1$灯亮
B. 电流表示数变小，$L_2$灯亮
C. 电流表示数变大，$L_1$灯亮
D. 电流表示数变大，$L_2$灯亮

答案： B

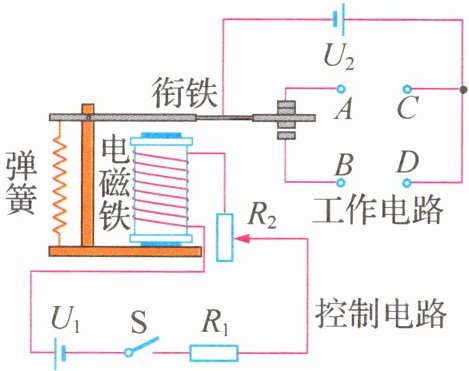

2.* 如图是小敏设计的汽车尾气中$CO$排放量的检测电路. 当$CO$浓度高于某一设定值时，电铃发声报警. 图中气敏电阻$R_1$阻值随$CO$浓度的升高而减小，下列说法正确的是 （ ）

A. 电铃应接在$A$和$C$之间
B. 当$CO$浓度升高时，电磁铁磁性减弱
C. 长久使用后，电源电压$U_1$会减小，报警时$CO$最低浓度比设定值高
D. 为使该检测电路在$CO$浓度更低时报警，可将$R_2$的滑片向下移

答案： C 解析：气敏电阻$R_1$阻值随CO浓度的升高而减小，控制电路的电流增大，电磁铁磁性增强，CO浓度高于某一设定值时，衔铁被吸下，电铃发声报警，故电铃应接在B、D之间，故A、B错误；用久后，电源电压$U_1$会减小，只有当$R_1$阻值变小时，控制电路才能达到衔铁被吸下的最小电流，即报警时CO最低浓度比设定值高，故C正确；CO浓度越低，$R_1$阻值越大，控制电路衔铁被吸下的最小电流不变，最小电流$I = \frac{U_1}{R_1 + R_2}$，为使该检测电路在CO浓度更低即$R_1$阻值更大时报警，则应减小滑动变阻器接入电路的阻值，即应将$R_2$的滑片向上移，故D错误。 ·易错警示· 气敏电阻阻值随CO浓度的升高而减小。电铃刚好报警即衔铁恰好被吸下时控制电路的电流I不变，控制电路中电源电压及各电阻阻值满足$I = \frac{U_{控}}{R_1 + R_2}$，由此分别分析$U_{控}$或$R_1$变化时对应的$R_1$或$R_2$的变化情况。

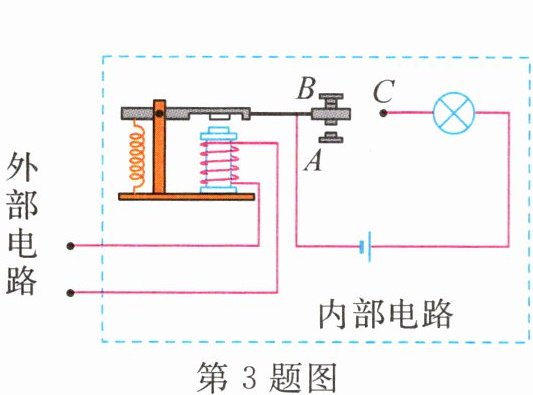

3.（2024·陕西渭南模拟）如图，小朱尝试用电磁继电器设计一个应急灯电路（以一个灯为例），要求外部电路停电时，图中的灯立即亮，则$C$点应该和触点________（选填“$A$”或“$B$”）相连，图中的电磁继电器相当于一个________（选填“开关”或“电源”）.

答案： B@@开关

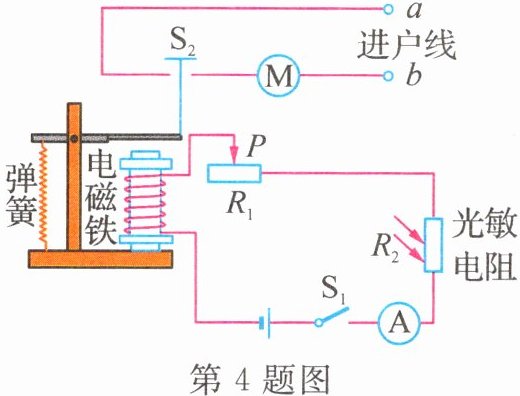

4. 新素养 科学思维 夏天的紫外线较强，人们在户外活动时间过长会造成皮肤灼伤，甚至诱发皮肤癌. 小宁利用紫外光敏电阻对紫外线较灵敏的性质，设计了如图所示电路. 当户外紫外线增强到设定值时，$S_2$闭合，电动机$M$转动，遮阳棚上防紫外线的遮阳布展开. 图中电磁铁上端为________（选填“$N$”或“$S$”）极. 调试时发现，当户外紫外线增强到设定值时，$S_2$仍未闭合，为了达到设计要求，需要把滑动变阻器$R_1$的滑片$P$向________（选填“左”或“右”）移动. 从安全用电的角度分析，进户线$a$应该是________（选填“零”或“火”）线.

答案： S@@右@@火

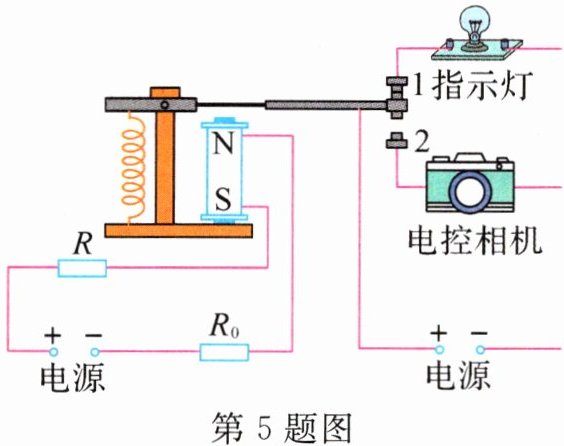

5. 如图所示是某“汽车超载记录器”原理图，$R$为力敏电阻，其阻值随压力增大而减小. 当汽车不超载时，指示灯发光；当汽车超载时，电磁铁的磁性增强，电控相机自动照相. 请正确连接右侧电路并根据左侧电磁铁的$N$、$S$极画出绕线.

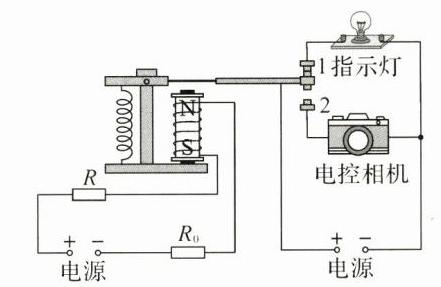

答案：
如图所示 !
