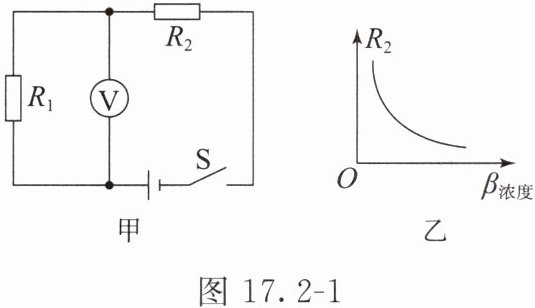

【典例 2】如图 17.2 - 1 甲所示是酒精测试仪的原理图，其中定值电阻的电阻为 $R_1$，酒精气体传感器的电阻为 $R_2$，其电阻随酒精气体浓度 $\beta$ 变化的曲线如图 17.2 - 1 乙所示，电源电压恒定不变。如果驾驶员呼出的酒精气体浓度越大，那么酒精测试仪的 (B)

A.酒精气体传感器两端的电压越大
B.电压表的示数越大
C.通过酒精气体传感器的电流越小
D.电压表的示数不变

答案： 解析 定值电阻与酒精气体传感器串联，电压表测量定值电阻两端的电压；由题图乙可知，随酒精气体浓度的增大，酒精气体传感器的电阻 $R_2$ 减小，电路总电阻变小，电路中电流变大，流过酒精气体传感器的电流变大，流过定值电阻的电流变大，由 $U_1 = IR_1$ 可知，定值电阻两端的电压变大，即电压表的示数变大。故选 B。
答案 B

知识点 欧姆定律
1. 关于欧姆定律 $I=\frac{U}{R}$，下列说法正确的是 (D)

A.电压一定时，导体的电阻随电流的增大而减小
B.电流一定时，导体的电阻随电压的增大而增大
C.通过导体的电流为零时，导体的电阻也为零
D.导体的电阻与其两端的电压和通过的电流无关

答案： 1.D

2. 电源短路时，连通电源两极的导线电阻极小，根据欧姆定律，电流很大，所以会烧坏电源和导线。(以上两空均选填“大”或“小”)

答案： 2.小 大

3. 家用普通插座标有“$8\ A$”字样，电流超过 $8\ A$ 会烧坏插座，某电熨斗的电阻为 $100\ \Omega$，接入插座后工作时的电压为 $220\ V$，从电路安全角度分析，该电熨斗能(选填“能”或“不能”)接入插座。

答案： 3.能
