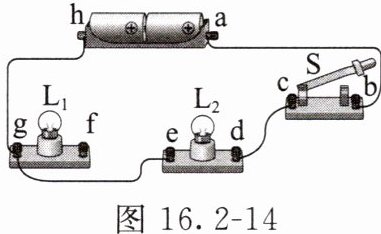

5. 关于如图 16.2 - 14 所示电路，下列说法正确的是(D)

A.将 e、g 间导线改接到 e、f 间，闭合开关 S，两灯均发光，小灯泡两端的电压一定相等
B.增加一根导线，将 d、f 接通，闭合开关 S，两灯均发光，通过两灯的电流一定相等
C.增加一根导线，将 e、f 接通，闭合开关 S，两灯均发光，通过两灯的电流一定相等
D.增加一根导线，将 c、f 接通，闭合开关 S，两灯均发光，小灯泡两端的电压一定相等

答案： 5. D
[解析]将e、g间导线改接到e、f间，两个小灯泡串联，闭合开关S，两灯均发光，两个小灯泡的规格未知，小灯泡两端的电压不一定相等，故选项A错误；增加一根导线，将d、f接通，两个小灯泡并联，闭合开关S，两灯均发光，两个小灯泡的规格未知，通过两灯的电流不一定相等，故选项B错误；增加一根导线，将e、f接通，$L_1$被短路，只有$L_2$发光，故选项C错误；增加一根导线，将c、f接通，两个小灯泡并联，闭合开关S，两灯均发光，由并联电路电压的规律可知，小灯泡两端的电压一定相等，故选项D正确。故选D。

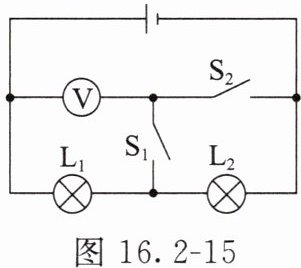

6. 如图 16.2 - 15 所示电路，电源电压不变，S₁ 闭合，S₂ 断开时，电压表的示数是 3 V；S₁ 断开、S₂ 闭合时，电压表的示数是 4.5 V，则 L₁ 两端的电压为3V，L₂ 两端的电压为1.5V。

答案： 6. 3 1.5

7. 明明和聪聪用小灯泡探究串联电路和并联电路的电压规律。

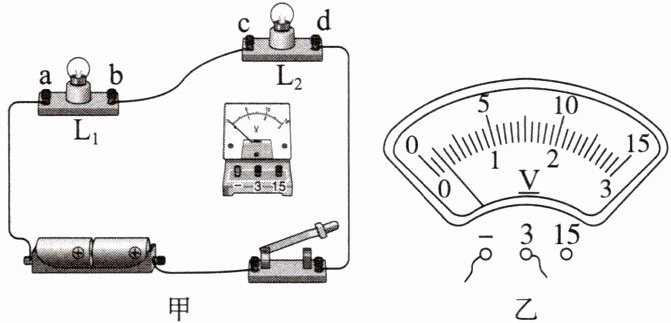

（1）图 16.2 - 16 甲中要测量 L₁ 两端的电压，请用笔画线表示导线将实物图连接完整。
(2)闭合开关前电压表指针如图 16.2 - 16 乙所示，其原因是电压表；处理好问题后，用电压表分别测量 a、b，c、d，a、d 两端的电压，每次拆接电压表时，开关应处于状态。

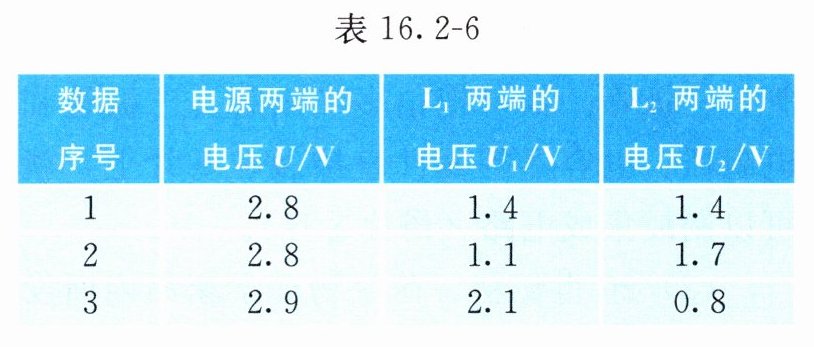

(3)明明用电压表测出电路两端的电压和 L₁、L₂ 两端的电压记录在表 16.2 - 6 中，由表中数据可得：在串联电路中，电压的规律是(用表中字母表示)。

（4）如图 16.2 - 16 甲所示，明明测量 L₁ 两端的电压之后，______（选填“能”或“不能”）只将电压表接 a 端的导线改接到 d 端测量 L₂ 两端的电压，理由是______________________________。

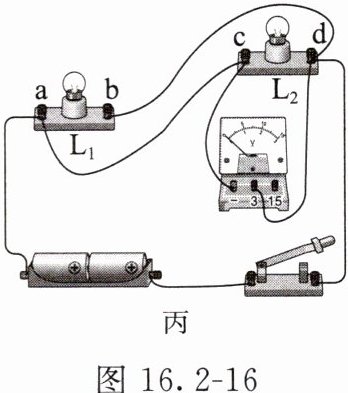

(5)明明将电压表并联接在如图 16.2 - 16 丙所示电路中的 a、b，c、d，a、d 两端，测出一组数据后得出并联电路电压规律，聪聪说这样的结论不具有普遍性，接下来的操作是。
(6)细心的聪聪发现，将同一个小灯泡分别接入图 16.2 - 16 甲、丙所示电路中的亮度不同，你认为小灯泡接在图(选填“甲”或“丙”)电路中会更亮些。

答案：
7.
(1)如答图16.2-3所示

(2)没有校零 断开
(3) $U=U_1 + U_2$
(4)不能 电压表的正、负接线柱接反了
(5)换用不同规格的灯泡进行多次实验
(6)丙
[解析]
(1)题图甲中要测量$L_1$两端的电压，电压表应该并联在$L_1$两端，电流从电压表的正极流入，负极流出，电源电压由2节干电池组成，则电压表的测量范围选用0～3V即可，如答图16.2-3所示。
(2)闭合开关前电压表指针如题图乙所示，即指针没有指在零刻度线位置，其原因是电压表没有校零。处理好问题后，用电压表分别测a、b，c、d，a、d两端的电压，每次拆接电压表时，为了保护电路，开关应处于断开状态。
(3)由题表中数据可得：在串联电路中，电源两端的电压等于两个小灯泡两端的电压之和。在串联电路中，电压的规律是$U=U_1 + U_2$。
(4)如题图甲所示，明明测量$L_1$两端的电压之后，不能只将电压表接a端的导线改接到d端测量$L_2$两端的电压，理由是此时电压表的正、负接线柱接反了，电流从电压表的负接线柱流入，正接线柱流出，会导致电压表反偏。
(5)为了得到普遍性规律，应改变小灯泡的规格进行多次实验。
(6)题图甲中电路为串联电路，小灯泡两端的电压小于电源两端的电压；题图丙中电路为并联电路，小灯泡两端的电压等于电源两端的电压，较亮。
