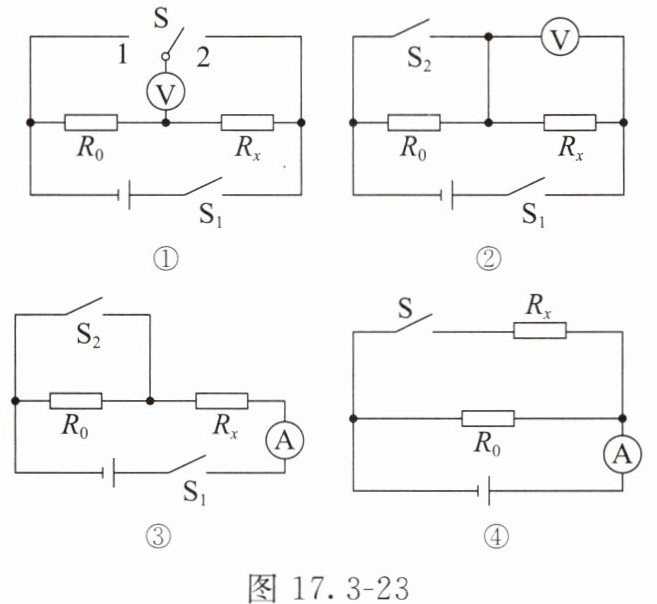

图 17.3 - 23 是小科利用实验室常用仪器设计测量未知电阻$R_x$的四种电路。假设电源电压恒定且未知，定值电阻的电阻是$R_0$，滑动变阻器 R 的最大电阻未知，实验中只能闭合或断开开关及移动滑动变阻器的滑片，则能够测量出未知电阻$R_x$的电路是(C)

A.只有②
B.只有②③
C.只有②③④
D.①②③④均可以

答案： 5.C

6.

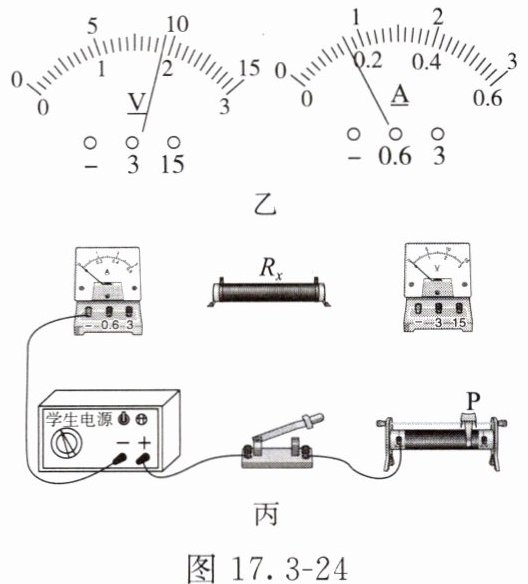

某同学利用有关器材测量未知电阻$R_x$。可选用的器材有电源(电压恒为 6 V)、三个滑动变阻器[规格分别为 a(5 Ω 2 A)、b(30 Ω 2 A)和 c(50 Ω 1 A)]、电流表(有 0～0.6 A 和 0～3 A 两个测量范围)、电压表(有 0～3 V 和 0～15 V 两个测量范围)、开关、导线等。该同学根据图 17.3 - 24 甲所示电路图进行了正确的实验操作，当滑动变阻器的滑片 P 处于中间位置附近时，两电表的示数如图 17.3 - 24 乙所示。请你根据以上信息回答问题。


(1) 实验中选择的滑动变阻器是c(选填“a”“b”或“c”)。
(2) 图乙中电压表的示数为1.9V，电流表的示数为0.16A，本次测量的$R_x$为11.9Ω(结果精确到一位小数)。
(3) 请根据图甲所示电路图，正确选用电表的测量范围，用笔画线表示导线，完成图 17.3 - 24 丙所示实物图的连接。

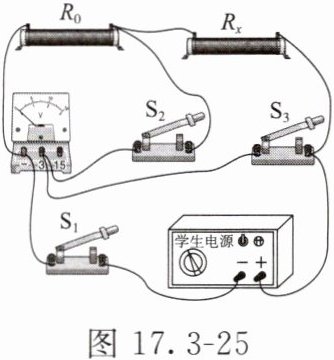

(4) 该同学进行了实验创新，利用定值电阻(电阻为$R_0$)和电压表等器材，测量未知电阻$R_x$。他设计了如图 17.3 - 25 所示的电路，经检查无误后进行实验。请将下列实验过程补充完整：

①闭合开关$S_1$、$S_3$，断开开关$S_2$，读出电压表的示数，记为$U_1$；
②保持开关$S_1$处于闭合状态，断开开关$S_3$，闭合开关$S_2$，使电压表测量定值电阻(选填“定值电阻”或“待测电阻”)两端的电压，记为$U_2$；
③用已知物理量和测量量的符号表示电阻$R_x$，$R_x$=$\frac{U_{1} - U_{2}}{U_{2}}R_{0}$。

答案：
6.
(1) c
(2) 1.9 0.16 11.9

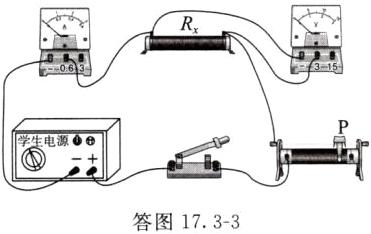

(3) 如答图 17.3-3 所示

(4) 定值电阻 $\frac{U_{1} - U_{2}}{U_{2}}R_{0}$
