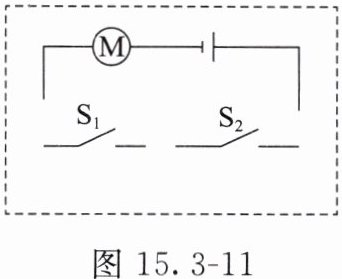

【典例 3】某款智能锁支持密码与指纹两种认证方式开门，密码正确相当于开关 $ S_1 $ 闭合，指纹正确相当于开关 $ S_2 $ 闭合，开门由电动机完成。请你在图 15.3 - 11 中画出符合上述要求的智能锁电路。

答案：

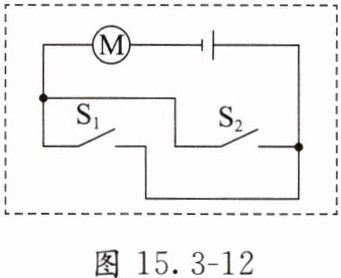

答案 如图 15.3 - 12 所示

密码正确相当于开关 $ S_1 $ 闭合，指纹正确相当于开关 $ S_2 $ 闭合，开门由电动机完成，且两种方式均能开门，所以密码开关和指纹开关并联，电动机在干路中，如图 15.3 - 12 所示。

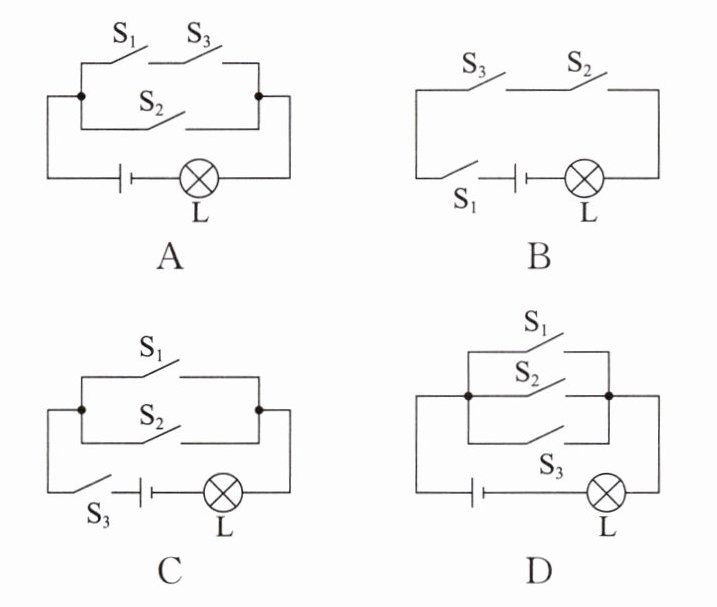

【典例 4】小明注意到爸爸在给新能源汽车充电时，先闭合空气开关 $ S_1 $，将充电桩连接电源，然后将充电枪插入车辆的充电接口(相当于闭合开关 $ S_2 $)，再在亮灯位置的刷卡感应区进行刷卡(相当于闭合开关 $ S_3 $)即可开始充电，若用小灯泡 $ L $ 发光模拟充电成功，则符合要求的模拟电路是(B)

答案： 解析 要同时满足题干中的三个条件才能充电，相当于要同时闭合三个开关，小灯泡才能发光，所以三个开关要串联，故选项 B 符合题意，选项 A、C、D 不符合题意。故选 B。
答案 B
