变阻器
概念：能改变接入电路中电阻大小的元件。
原理：通过改变接入电路中的电阻丝的长度来改变电阻。

答案： 长度

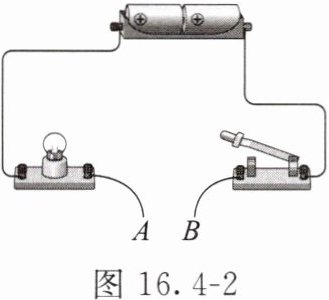

【典例1】如图16.4 - 2所示电路，在导线A、B端接一滑动变阻器，闭合开关后小灯泡能发光。现要使滑动变阻器的滑片P在向右移动的过程中，小灯泡亮度变暗，则下列接法中正确的是(B)

答案： 答案 B

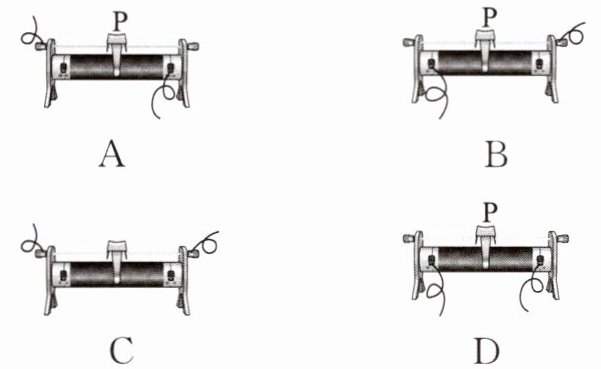

选项A中，将滑动变阻器左上、右下接线柱接入电路，在滑动变阻器的滑片P向右滑动的过程中，接入电路的电阻变小，电路中电流变大，小灯泡亮度变亮，故选项A不符合题意；选项B中，将滑动变阻器右上、左下接线柱接入电路，在滑动变阻器的滑片P向右滑动的过程中，接入电路的电阻变大，电路中电流变小，小灯泡亮度变暗，故选项B符合题意；选项C中，将滑动变阻器上方两接线柱接入电路，相当于接入一根导线，在滑动变阻器的滑片P向右滑动的过程中，接入电路的电阻不变，电路中电流不变，小灯泡亮度不变，故选项C不符合题意；选项D中，将滑动变阻器下方两接线柱接入电路，相当于接入一个定值电阻，在滑动变阻器的滑片P向右滑动的过程中，接入电路的电阻不变，电路中电流不变，小灯泡亮度不变，故选项D不符合题意。故选B。
