《2025年金学典同步解析与测评贵州人民出版社九年级物理全一册人教版》

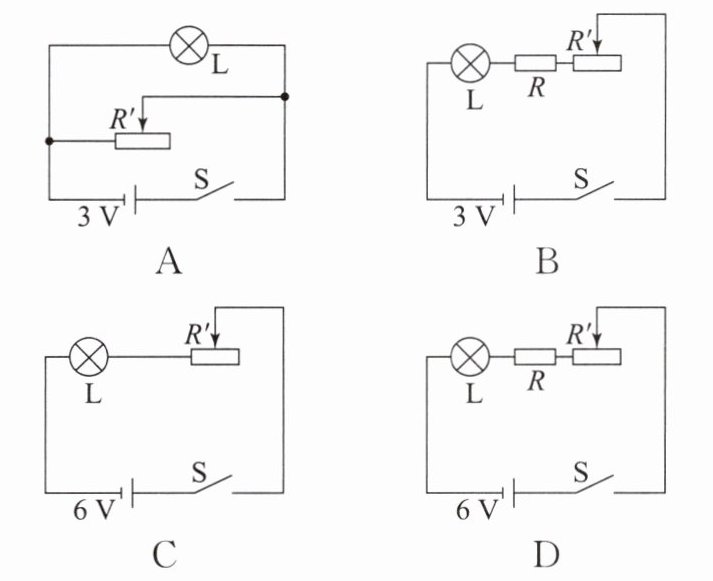

1. 在设计和制作一个模拟的调光灯综合实践活动中，物理兴趣小组设计了调光灯的电路，电路中小灯泡的规格都是“3V 0.5A”，所用的定值电阻的电阻都是6Ω。要求滑片移动时，小灯泡的亮度连续调节且不能烧坏小灯泡。你认为设计最合理的调光灯电路是(D)

答案： 1. D【解析】选项A中，该电路中小灯泡的电压一直为3V，无法调节亮度，故选项A不符合题意；选项B中，该电路串联了一个定值电阻，电源电压为3V，当滑动变阻器不接入时，电路中通过的电流比较小，小灯泡不能正常发光，故选项B不符合题意；选项C中，当滑动变阻器接入电阻为0时，此时小灯泡两端的电压等于电源两端的电压6V，可能烧坏小灯泡，故选项C不符合题意；故选D。

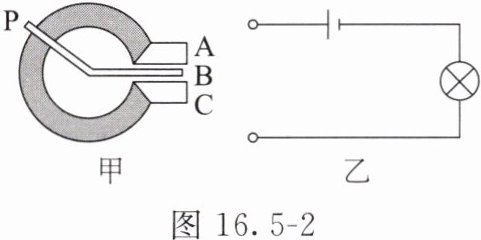

2. 某种调光型台灯中使用的电位器示意图如图16.5 - 2甲所示，P为旋片，可随转动旋钮改变在碳膜（相当于一根电阻丝）上的位置，A、C分别连在碳膜两端。用笔画线表示导线将电位器连接在图16.5 - 2乙所示电路中，要求顺时针转动旋钮可使灯泡亮度增加。

答案：

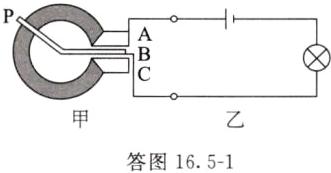

2. 如答图16.5-1所示
