《2025年金学典同步解析与测评贵州人民出版社九年级物理全一册人教版》

2. 电烙铁、电视机和电风扇上都标有“220V 60W”字样，它们都在额定电压下工作相同时间，比较这三个用电器，其中产生热量最多的是(A)

A.电烙铁
B.电视机
C.电风扇
D.一样多

答案： 2.A

3. 如图18.4-3所示电路，定值电阻的电阻分别为$R_{1}=10Ω$，$R_{2}=20Ω$，闭合开关S后，电流表A的示数为0.10A。求：
（1）电阻为$R_{1}$的定值电阻两端的电压；
（2）电源电压；
（3）整个电路在1min内产生的热量。

答案： 3.【解】（1）分析电路可知，两个定值电阻串联，电流表测量电路电流，则电阻为$R_{1}$的定值电阻两端的电压
$U_{1}=IR_{1}=0.1 A×10\ \Omega=1 V$
（2）电阻为$R_{2}$的定值电阻两端的电压
$U_{2}=IR_{2}=0.1 A×20\ \Omega=2 V$
则电源电压
$U=U_{1}+U_{2}=1 V+2 V=3 V$
（3）整个电路在$1 min$内产生的热量
$Q=W=UIt$
$=3 V×0.1 A×60 s=18 J$

4. 电流的热效应有时对我们有益，我们可以利用它；有时对我们有害，我们需要及时散热。下列情况中，属于利用电热的是(A)

A.电器长时间不用，要定时通电
B.电动机外壳有许多散热片
C.计算机内部装有小风扇
D.在家庭电路中，导线连接处往往比别处更容易发热

答案： 4.A

1. 下列情况中，属于防止电热产生危害的是(B)

A.用电饭锅煮饭
B.电视机背后有散热窗
C.用电热水壶烧水
D.冬天用电暖器取暖

答案： 1.B

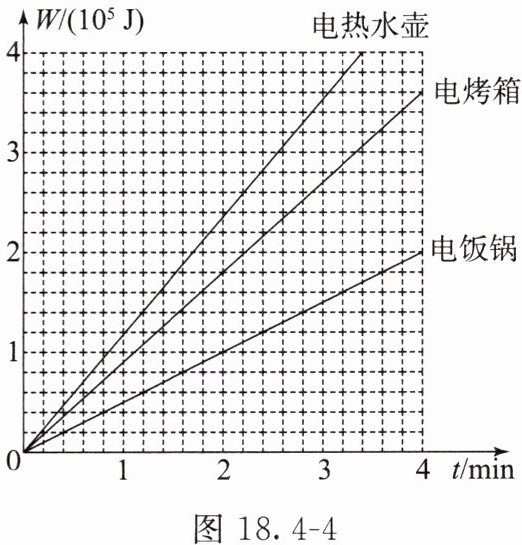

2. 额定电压相同的电热水壶、电烤箱和电饭锅正常工作过程中消耗的电能W和通电时间t的关系如图18.4-4所示。关于这三个用电器，下列判断正确的是(B)

A.正常工作时，电热水壶比电烤箱消耗的电能多
B.正常工作时，电热水壶比电饭锅做功快
C.正常工作3min，电流通过电烤箱做的功最多
D.在一个月内，电饭锅消耗的电能一定最少

答案： 2.B
【解析】由题图知，额定电压相同的电热水壶、电烤箱和电饭锅正常工作时，在相同时间内，电热水壶消耗的电能最多，电烤箱其次，电饭锅最少，根据$W=Pt$可知，电热水壶的功率最大，电烤箱其次，电饭锅功率最小。根据$Q=W=Pt$可知，正常工作的时间未知，无法比较产生热量的多少，故选项A错误；根据上面的分析可知，正常工作时，电热水壶比电饭锅功率大，即电热水壶比电饭锅做功快，故选项B正确；在正常工作过程中，电热水壶的功率最大、电烤箱其次、电饭锅功率最小，根据$W=Pt$可知，正常工作$3 min$，电流通过电热水壶做的功最多，故选项C错误；在一个月内，因为不知道通电时间，所以无法比较它们消耗的电能的多少，故选项D错误。故选B。

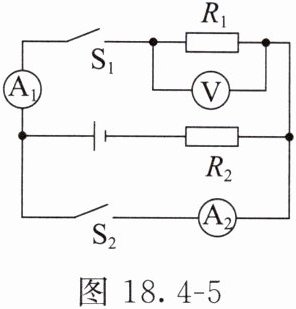

3. 如图18.4-5所示的电路中，电源电压恒为5V，当开关$S_{1}$闭合后，电压表的示数为3V，电流表$A_{1}$的示数为0.4A，通电1min电阻为$R_{2}$的电阻器产生的热量为48J；若将两个开关同时闭合，电阻为$R_{1}$的电阻器产生的热量为0J。

答案： 3.48 0
【解析】根据题图可知，开关$S_{1}$闭合后，两个电阻器串联，$A_{1}$测量电路中的电流，电压表测量电阻为$R_{1}$的电阻器两端的电压，根据串联电路的电压规律可知，电阻为$R_{2}$的电阻器两端的电压$U_{2}=U - U_{1}=5 V-3 V=2 V$，则通电$1 min$，电阻为$R_{2}$的电阻器产生的热量$Q=U_{2}It=2 V×0.4 A×1×60 s=48 J$；当$S_{1}$、$S_{2}$同时闭合，电流表相当于导线，则电阻为$R_{1}$的电阻器被短路，产生的热量为$0 J$。
