《2025年金学典同步解析与测评贵州人民出版社九年级物理全一册人教版》

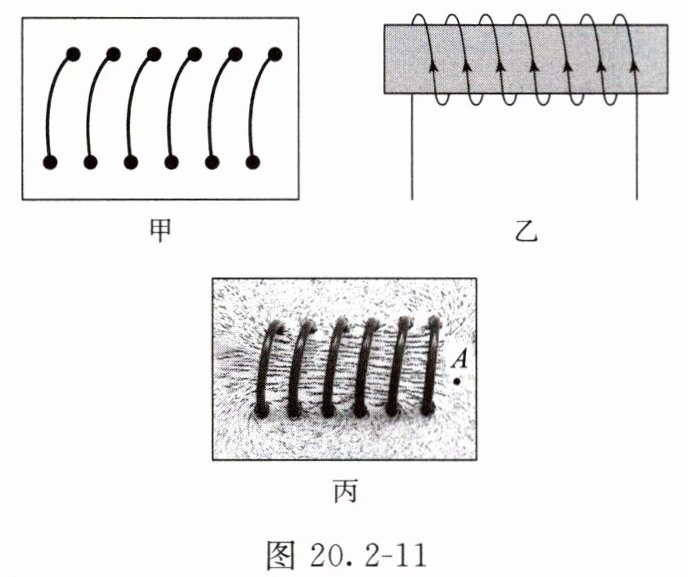

3. 图20.2 - 11甲所示为小明同学用铜导线穿过硬纸板绕制而成的螺线管。他先在水平放置的硬纸板上均匀地撒满铁屑，然后在螺线管中通以如图20.2 - 11乙所示的电流，轻敲纸板，观察到铁屑的排列情况如图20.2 - 11丙所示。

(1) 由图丙中的铁屑排列情况可以得出：通电螺线管外部的磁场与条形(选填“条形”或“蹄形”)磁体的磁场相似。
(2) 若将一小磁针放置在图丙中通电螺线管右端轴线上的A处，则小磁针静止时N极的指向水平向左(选填“左”或“右”)。

答案： 3.
(1)条形
(2)左
[解析]　
(1)结合题图丙分析可知，通电螺线管外部的磁场与条形磁体的磁场相似。
(2)根据安培定则，右手握住螺线管，四指指向电流方向，大拇指所指方向为螺线管的N极，因此螺线管的左端为N极，右端为S 极，根据同名磁极相互排斥，异名磁极相互吸引，所以小磁针的N极指向左。

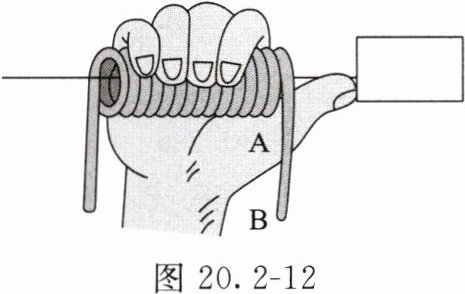

4. 图20.2 - 12是用安培定则判定通电螺线管的磁极跟电流方向的关系示意图，请在方框内标出通电螺线管的磁极，并在导线AB段用箭头标出电流的方向。

答案：

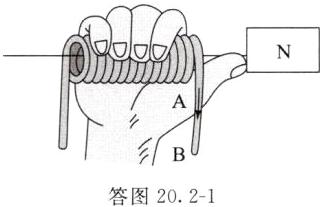

4.如答图20.2−1所示

1. 如图20.2 - 13所示是探究通电螺线管磁场特点的实验装置。下列操作能改变螺线管两端磁极的是(B)


A.移动滑动变阻器的滑片
B.对调电源正、负极
C.改变螺线管的线圈匝数
D.在螺线管中加铁芯

答案： 1.B

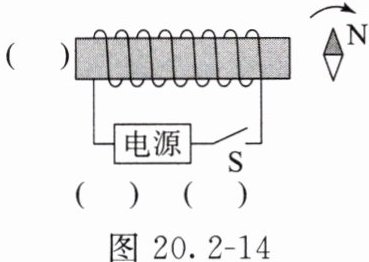

2. 如图20.2 - 14所示，闭合开关S后，位于螺线管右侧的小磁针N极顺时针旋转90°。请在对应括号中标出电源的“+”“-”极和通电螺线管左侧的极性。

答案：
2.如答图20.2−2所示

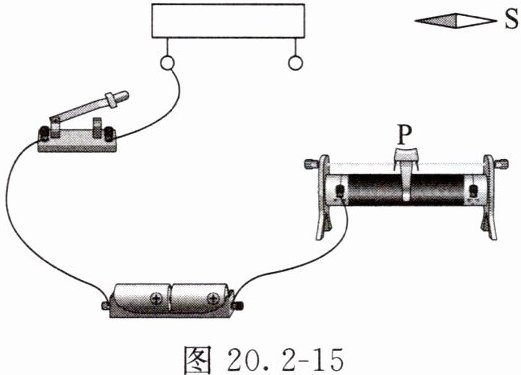

3. 如图20.2 - 15所示，小磁针可自由转动，闭合开关，小磁针最后静止时右端的磁极为S极，请你用笔画线代替导线将电路连接完整，并完成螺线管上导线的绕线，使滑动变阻器的滑片移动时可以改变螺线管的磁性强弱。

答案：

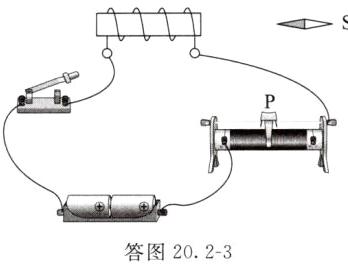

3.如答图20.2−3所示
