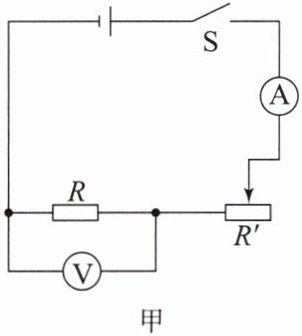

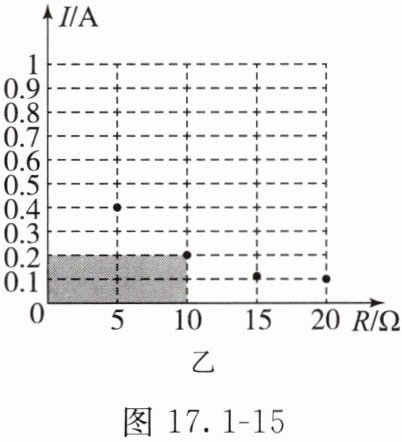

5. 小敏用图 17.1 - 15 甲所示电路探究通过导体的电流与电阻的关系，电源电压恒为 6V。改变电阻为 $ R $ 的定值电阻，调节滑动变阻器的滑片，保持定值电阻两端的电压不变，记下四组电流 $ I $ 与对应的电阻 $ R $ 的数据，并在图 17.1 - 15 乙中进行描点。
(1)实验过程中，移动滑动变阻器的滑片时，眼睛应注视B(填字母)。
A. 变阻器的滑片
B. 电压表的示数
C. 电流表的示数
(2)本实验中，所用滑动变阻器的最大电阻不得低于40Ω。
（3）分析图乙的数据，可得实验结论：______。
(4)图乙中“涂黑”部分面积表示的物理含义是电阻为R的定值电阻两端的电压。

答案： 5.
(1)B
(2)40
(3)导体两端的电压一定时，通过导体的电流与导体的电阻成反比
(4)电阻为R的定值电阻两端的电压 [解析]　
(1)探究电压一定时电流与电阻的关系，在不断改变定值电阻的同时，必须不断移动滑动变阻器的滑片，使得电压表的示数是一个定值，故在移动滑片的同时，眼睛应观察电压表的示数。
(2)由题图乙可知，实验时需要控制的电压为2V，根据串联分压，可得滑动变阻器两端的电压为4V，当连入20Ω的定值电阻时，滑动变阻器接入的电阻应为40Ω。
(3)题图乙中，每次的电流与电阻的数据乘积都是定值，所以可以得出电压一定时，电流与电阻成反比。
(4)此面积为电流与电阻的乘积，是电阻为R的定值电阻两端的电压的大小。
