《2025年金学典同步解析与测评贵州人民出版社九年级物理全一册人教版》

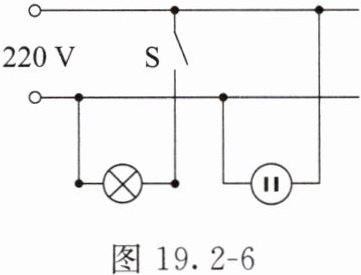

5. 用测电笔接触______线时，氖管发光；如图19.2 - 6所示的电路中，若开关S闭合后，灯泡L不亮，用测电笔检测插座的两孔时，氖管都发光，则故障可能是____________________断路。

答案： 5. 相 中性线(上的某个位置)

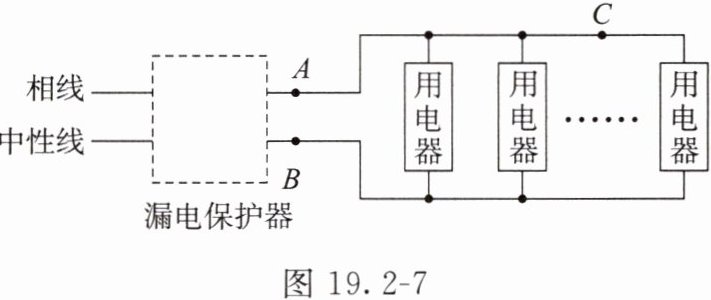

6. 如图19.2 - 7所示是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等(即发生漏电)时，会迅速切断电路，从而起到保护作用。当家电维修人员在接触图中C处不慎触电时，漏电保护器会(选填“会”或“不会”)切断电路。若人体电阻为10kΩ，则触电时通过人体的电流为0.022A。

答案： 6. 会 0.022

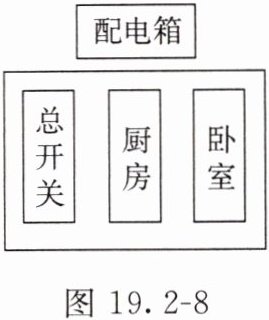

7. 如图19.2 - 8所示是小明家中的配电箱简化后的示意图（将家中房间简化为厨房和卧室），当家中总电流过大时总开关（空气开关）断开。厨房和卧室的开关分别控制厨房和卧室中的用电器。

（1）请你在下面的虚线框内画出家中电路的连接方式，其中厨房和卧室里的用电器可以用--表示。
（2）若某用电器短路，造成总开关断开。若要进一步确定短路的用电器是在厨房还是在卧室，请写出你的操作及判断方法。

答案：
7. [解]
(1)电路图如答图19.2-2所示。

(2)闭合总开关，只闭合厨房开关，若总开关跳闸，则短路的用电器在厨房;若总开关不跳闸，则短路的用电器在卧室。
