《2025年南方新课堂金牌学案八年级物理上册人教版》

▶典例3：一束光射向一块玻璃砖，画出这束光进入玻璃砖和离开玻璃后的光路图.

答案：
典例3:如图所示.

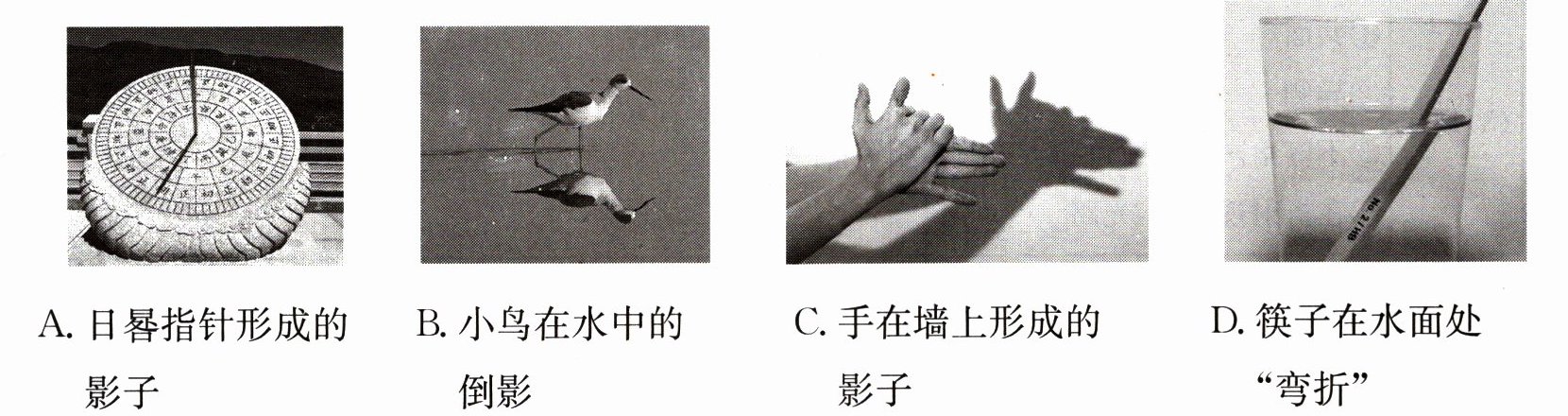

1. [物理观念]如图所示的光现象中，可用光的折射规律解释的是(D)


A.日晷指针形成的影子
B.小鸟在水中的倒影
C.手在墙上形成的影子
D.筷子在水面处“弯折”

答案： 1.D

2. 如图所示是光从空气射入半圆形玻璃砖，再由玻璃砖射入空气的光路图，$ O $点是半圆形玻璃砖的圆心. 下列光路图正确的是(D)


A.①③
B.②④
C.①④
D.②③

答案： 2.D

3. [科学思维]太阳光穿过地球大气层时会发生折射，如果没有这层大气，会出现(C)

A.日出会提前，日落会延迟
B.日出和日落都会提前
C.日出会延迟，日落会提前
D.日

出

和日落都会延迟

答案： 3.C

4. 如图所示，光斜射到空气和玻璃界面时同时发生反射和折射，则AO(用字母表示)是入射光线，折射角为38°，分界面的下边(填“左边”“右边”“上边”或“下边”)是玻璃.

答案： 4.AO 38° 下边
