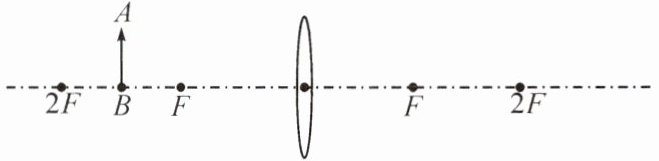

1. 如图所示，根据光路图画出蜡烛 $ AB $ 经凸透镜所成的像 $ A'B' $。

答案：

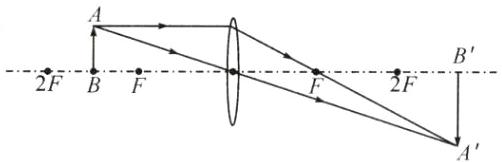

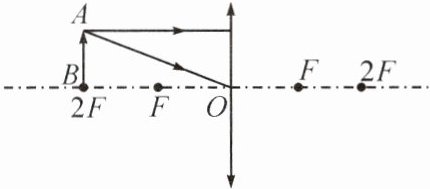

2. 凸透镜成像规律可以通过画光路图去理解。在光路图中凸透镜可以用“$ \uparrow $”表示，$ O $ 点为光心，$ F $ 为其焦点。请在图中运用经过凸透镜的两条特殊光线，画出物体 $ AB $ 经凸透镜成的像 $ A'B' $ 及其光路图。

答案：

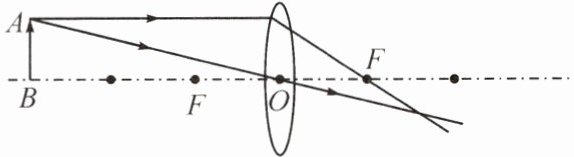

3. 根据图中所给出的物体 $ AB $ 的位置，通过作图画出物体 $ AB $ 经凸透镜所成的像 $ A'B' $。

答案：

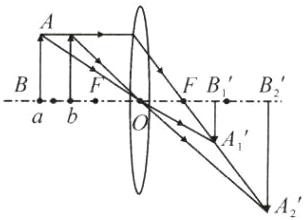

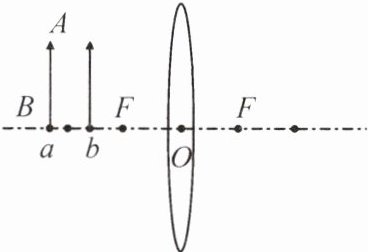

4. 如图所示，$ F $ 为凸透镜的焦点，在图中分别作出物体 $ AB $ 在 $ a $、$ b $ 两处通过透镜所成的像。

答案：

【归纳总结】
凸透镜成实像时，当物体逐渐靠近凸透镜，像逐渐远离(填“靠近”或“远离”)凸透镜，这时像逐渐变大。可以概括为一句简单易记的口诀：物近→像远、像变大；反之，物远→像近、像变小。

答案： [归纳总结]远离 大 远 大 近 小

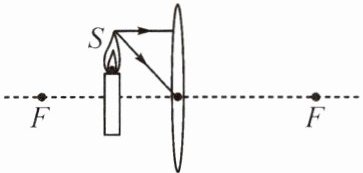

5. 如图，请画出由 $ S $ 点发出的光经过凸透镜后的折射光线，并确定发光点 $ S $ 的像点 $ S' $。

答案：

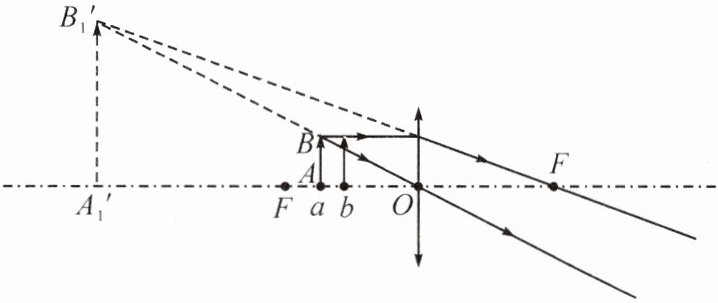

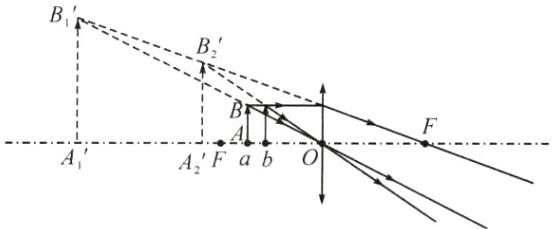

6. 根据物体 $ AB $ 在 $ a $ 点时经过凸透镜所成的像 $ A_1'B_1' $，画出其在 $ b $ 店时经过凸透镜所成的像 $ A_2'B_2' $ 及其光路图。

答案：

【归纳总结】
凸透镜成虚像时，当物体逐渐远离凸透镜，像逐渐远离(填“靠近”或“远离”)凸透镜，这时像距逐渐变大，且像逐渐变大。可以概括为一句简单易记的口诀：物远→像远、像变大；反之，物近→像近、像变小。

答案： [归纳总结]远离 大 大 远 大 近 小
