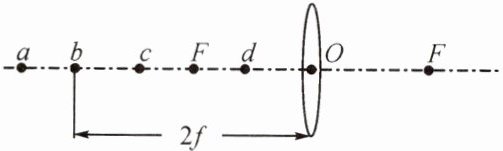

5. 小明在探究凸透镜成像规律时，保持凸透镜的位置不变，先后把蜡烛放在如图所示的 $ a $、$ b $、$ c $、$ d $ 四点，并分别调整光屏的位置。请回答下列问题：

(1)想在光屏上得到一个放大的像，那么蜡烛应放在c点。
(2)蜡烛放在a点时，光屏上出现的像距离凸透镜最近。
(3)蜡烛放在d点时，光屏上得不到像。

答案： 5.
(1)c
(2)a
(3)d

6. (2023·包头)如图所示，物理课上，同学们用凸透镜观察周围的物体，透过凸透镜不能看到的像是(B)


A.正立、放大的像
B.正立、缩小的像
C.倒立、放大的像
D.倒立、缩小的像

答案： 6.B

7. 某凸透镜的焦距为 10 cm，若物体在光屏上所成的像到该透镜的距离大于 30 cm，则物体离该透镜的距离可能为(B)

A.3 cm
B.13 cm
C.23 cm
D.33 cm

答案： 7.B

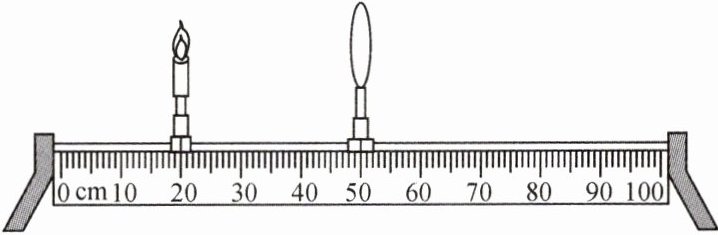

8. (多选)在研究凸透镜成像规律时，将焦距为 10 cm 的凸透镜和点燃的蜡烛固定在光具座上(如图)，在光屏上得到了烛焰清晰的像(图中光屏未画出)。下列说法正确的是(AC)


A.光屏上所成的是倒立、缩小的实像
B.光屏上所成的是倒立、放大的实像
C.光屏一定位于 60～70 cm 刻度线之间
D.光屏一定位于 70～90 cm 刻度线之间

答案： 8.AC

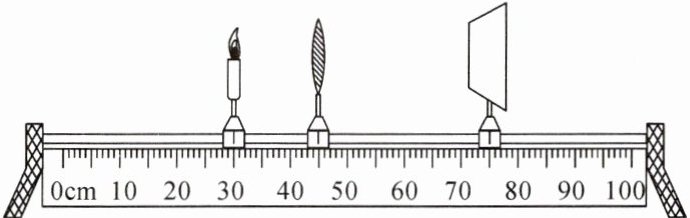

9. 蜡烛、凸透镜、光屏的位置如图所示，此时光屏上出现烛焰清晰的像，则像的特点是(C)


A.倒立、缩小
B.倒立、等大
C.倒立、放大
D.正立、放大

答案： 9.C

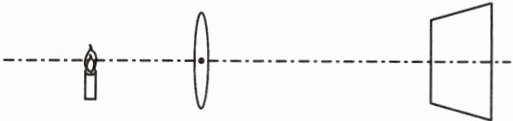

10. 用焦距为 10 cm 的凸透镜探究凸透镜成像的规律，当点燃的蜡烛、凸透镜、光屏置于光具座上如图所示的位置时，光屏上呈现烛焰倒立、放大的实像(像未画出)。若此时将光屏移走，烛焰通过凸透镜能(填“能”或“不能”)成实像。当蜡烛燃烧一段时间后，蜡烛变短了，此时烛焰在光屏上的像向上(填“向上”或“向下”)移动，为了使像能呈现在光屏中央，应向下(填“上”或“下”)调整凸透镜的高度。

答案： 10.放大 能 向上 下

11. 某学习小组用蜡烛、凸透镜、光屏及光具座等器材做“探究凸透镜成像规律”的实验。

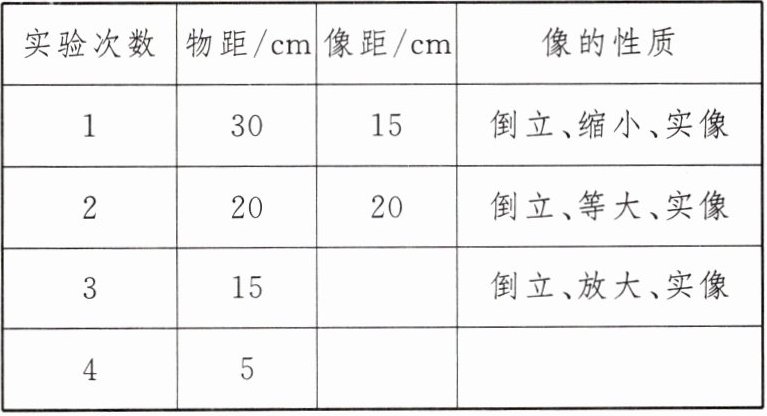

(1)分析表中数据可知，实验中所用凸透镜的焦距为10cm。
(2)实验前，小江应调节烛焰、凸透镜、光屏三者中心在同一高度，便于观察。

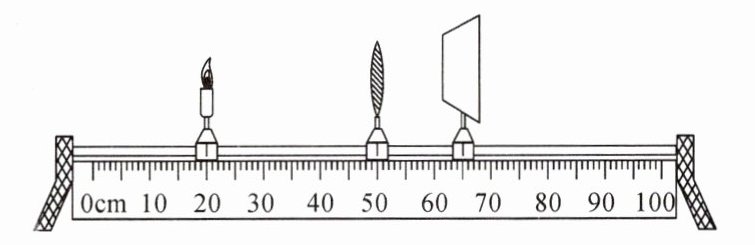

(3)当蜡烛、凸透镜和光屏的位置如图所示时，光屏上观察到清晰的像(像未画出)，如果此时用白纸遮住凸透镜的上半部分，则光屏上的像完整(填“完整”或“不完整”)，像比以前更暗(填“亮”或“暗”)。
(4)第 3 次实验时，像距应该为30cm，判断依据是光路具有可逆性。
(5)第 4 次实验时，光屏上没有承接到像，此时像的性质是正立、放大、虚像，像的位置与蜡烛的位置在凸透镜的同(填“同”或“异”)侧。
(6)随着蜡烛燃烧变短，光屏上成的像将向上移动；为了使像回归光屏中心，接下来小江应该将凸透镜向下(填“上”或“下”)移动。

答案： 11.
(1)10
(2)同一高度
(3)完整 暗
(4)30 光路具有可逆性
(5)正立、放大、虚像 同
(6)上 下
