13. 如图所示的电路,电源电压为3 V,灯泡$L_1$和$L_2$均标有“3 V 3 W”的字样,该规格灯泡正常发光的电阻是______Ω,闭合开关$S_1、$$S_2,$则______被短路,______发光,通过发光灯泡的电流是______A。

答案： 3；$L_2$；$L_1$；1

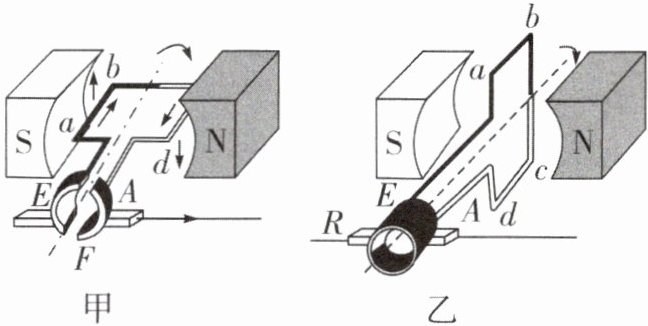

14. 图甲、乙是直流电动机工作时的两个状态,其中线圈处于平衡位置的是图______。

答案： A

15. 如图所示,电源电压为$12 V,R_1＝30 Ω,R_2＝20 Ω,$通过$R_1$的电流为______A,电路总功率为______W。通电1 min后$,R_2$所产生的热量为______J。

答案： 0.4；12；432

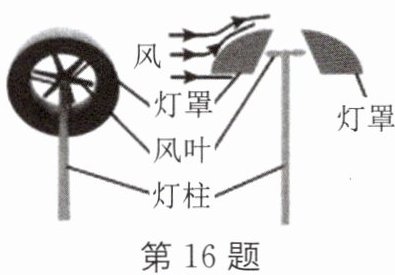

16. (2024·浙江)某兴趣小组设计了一款自带风力发电机的一体式路灯,其模型及纵截面示意图如图所示。任意方向吹来的风经过灯罩的上、下表面时都会产生上升气流,带动风叶转动而发电。
(1)风力发电机的发电原理是______(填字母)。
A. 电磁感应
B. 电流周围存在磁场
C. 通电线圈在磁场中转动
(2)灯罩上方空气流速大,压强______。
(3)若路灯额定功率为100 W,风力发电机产生1 kW·h的电能,能使该路灯正常工作______h。

答案：
(1)A
(2)小
(3)10

17. 在“测量小灯泡的电功率”实验中,已知小灯泡的额定电压为2.5 V,正常工作时的电阻约为12 Ω。现有器材：电源(电压为6 V,保持不变)、电流表、电压表、开关、导线若干,另有两种规格的滑动变阻器可供选择：$R_1(50 Ω 2 A)、$$R_2(10 Ω 1 A)。$请回答下列问题：
(1)本次实验中应选择的滑动变阻器是______(填$“R_1”$或$“R_2”)。$

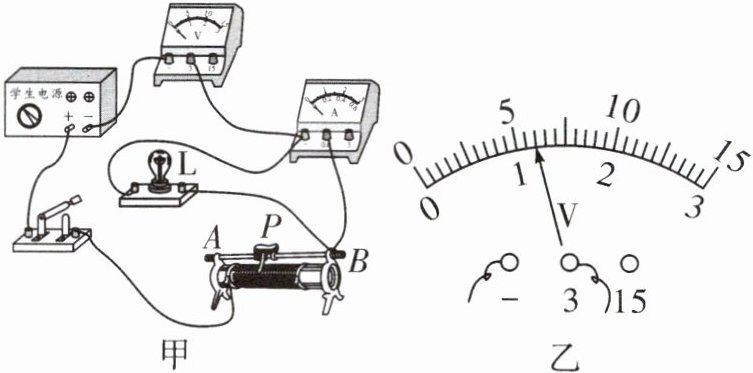

(2)某同学连接成了如图甲所示的电路,该电路中存在一处连接错误,只要改接一根导线就可以使电路连接正确,请你把接错的那一根导线找出来画“×”,再用笔画线代替导线画出正确的连接。
(3)电路正确连接后,闭合开关,移动滑动变阻器的滑片P到某一位置,电压表示数(如图乙所示)为______V；要测量小灯泡的额定功率,此时应将滑片P向______(填“A”或“B”)端移动。

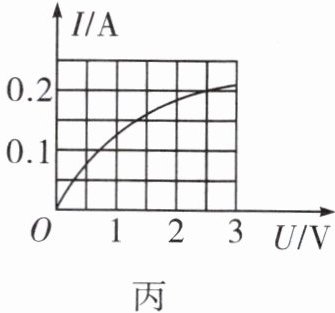

(4)实验小组多次改变滑动变阻器滑片的位置,并根据实验数据画出了小灯泡的I-U关系图像如图丙所示。由图像可知：小灯泡的额定功率Pₘ＝______W；小灯泡的实际功率随实际电压的降低而______(填“增大”“减小”或“不变”)。

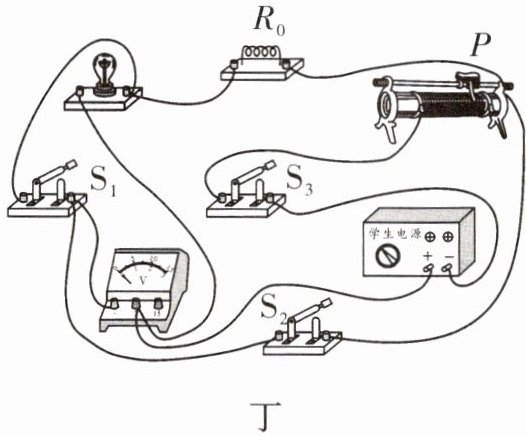

(5)完成以上实验后,同学们又设计了一个如图丁所示的电路来测量该小灯泡的额定功率,R₀为已知阻值的定值电阻。请把他们的实验步骤补充完整：

① 断开开关$S_2,$闭合开关$S_1、$$S_3,$移动滑动变阻器的滑片P,______；
② 保持滑动变阻器的滑片位置不变,开关$S_3$仍闭合,______,记录下电压表示数为U；
③ 小灯泡的额定功率Pₗ＝______(请用已知量和测量量表示)。

答案：
(1)R₁
(2)（在图甲中，将电压表与滑动变阻器右下端连接的导线打“×”，改接至小灯泡右接线柱）
(3)1.2；A
(4)0.5；减小
(5)①使电压表示数为2.5 V
②断开开关S₁，闭合开关S₂
③2.5 V×(U-2.5 V)/R₀
