《2025年一阅优品作业本九年级科学全一册华师大版》

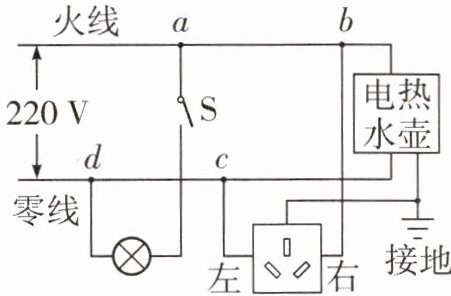

9. 如图所示是某同学家的部分电路,他将电饭煲的插头插入三孔插座后,正在烧水的电热水壶突然停止工作,但电灯仍正常发光。拔出电饭煲的插头,电热水壶仍不能工作,用测电笔分别测试插座的左、右孔,氖管均发光。若电路中只有一处故障,则 ( )


A.电热水壶所在电路的b、c间断路
B.插座的接地线断路
C.电路的c、d间导线断路
D.电路的a、b间导线断路

答案： C

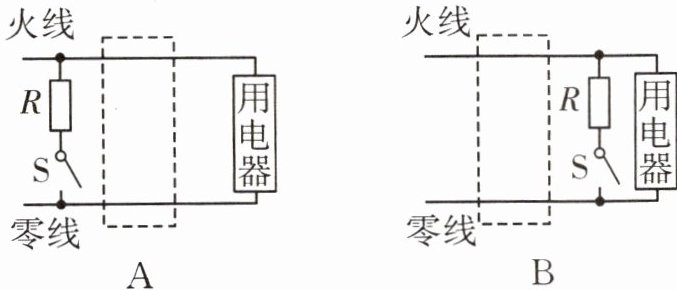

10. 家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备。家庭电路漏电时,通过火线与零线的电流不相等,漏电保护器中有一特殊装置(在图中虚线框内,未画出)检测到这一差异后,便切断电源,起到保护作用。漏电保护器中还有实验电路,由一只开关S与电阻R组成,闭合开关S就能模拟漏电情形,下列实验电路的连接符合要求的是 ( )

答案： B

11. 如图为小科家11月末的电能表示数,请回答下列问题：

(1)该电能表10月末的示数为8433.5 kW·h,若每度电的电费为0.7元,他家11月要交电费______元。
(2)从表盘信息可知,小科家的用电器总功率不能超过______W。
(3)当家里只有电磁炉工作时,电能表的铝盘在3 min内转60转,则电磁炉的电功率为______W。
(4)把一只“220 V 24 W”的节能灯和一个“220 V 484 W”的电炉分别单独接在家庭电路中,发现电炉接入电路时,电能表铝盘转动较______(填“快”或“慢”)。
(5)“220 V 484 W”的电炉正常工作时,电阻丝的电阻为______Ω,在用电高峰期,小科家中实际电压降低到200 V,若电阻丝的电阻不变,这时电炉的实际功率是______W。

答案：
(1)140
(2)4400
(3)2000
(4)快
(5)100；400
